同樣是電纜,鋁合金電纜的敷設和其他電纜一樣嗎?下面就來介紹下鋁合金電纜的敷設安裝方式。
一、鋁合金電纜敷設注意點
(1)敷設前要檢查電纜是否完好并且測試電纜的絕緣電阻是否達標。
(2)電纜在溫度變化大的場合,在振動場所,建筑物沉降縫和伸縮縫之間,這些環境可能會造成電纜的振動和伸縮,應該考慮將電纜蛇形敷設。
(3)電纜敷設時,在終端,轉彎處,中間接頭,電纜分支箱兩側應加以固定。
(4)電纜敷設于保護管或排管內時,保護管或排管內徑不應小于電纜外徑的1.5倍,還應根據實際轉彎數確定管徑。配電箱盤,電動機接線盒等應有足夠空間容納電纜的布放和端子的連接。
(5)敷設的路徑盡量避開和減少穿越地下管道,公路,鐵路和通信電纜等。
(6)計算電纜敷設長度時,應留一定的余地(7)電纜進行接頭連接時,對導體進行清潔,并涂抗氧化油膏,在壓接。
二、鋁合金電纜敷設方式

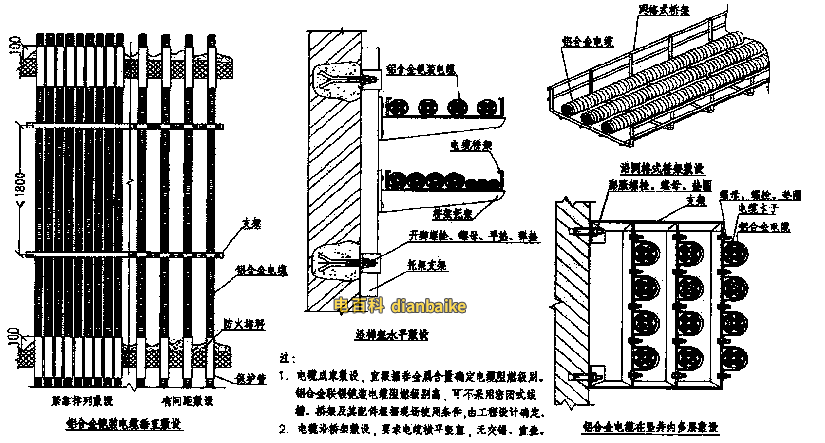

1、鋁合金電纜沿橋架水平或垂直敷設

2、鋁合金鎧裝電纜沿吊架敷設

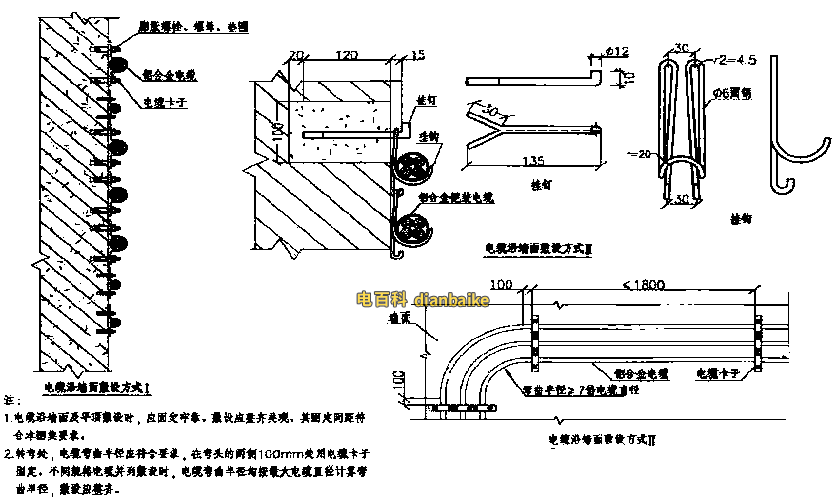

3、鋁合金電纜沿墻或支架敷設

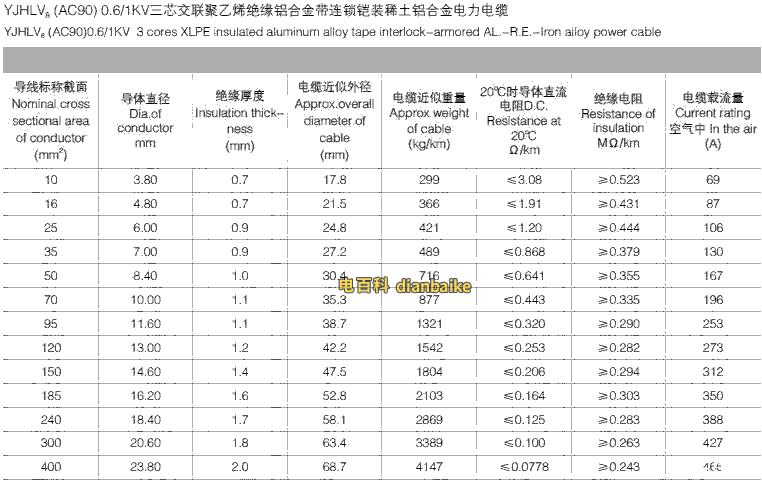

三、鋁合金電纜敷設時的載流量表

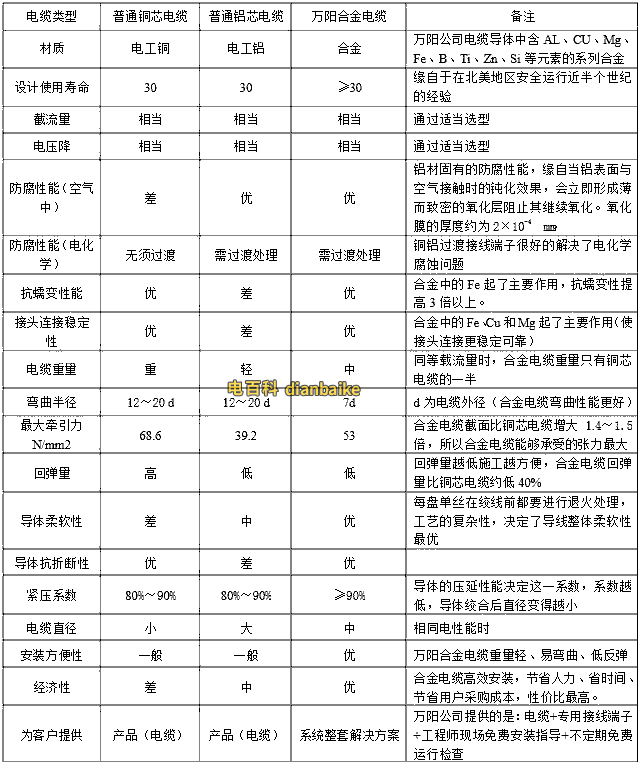

四、性能對比

通過以上對比,使用鋁合金電纜通過適當選型,達到和銅芯電纜一樣的電氣性能。其安全更強、可靠性更高,使用安裝更方便,更多關于鋁合金電纜敷設問題請關注電百科,盜載必究。
