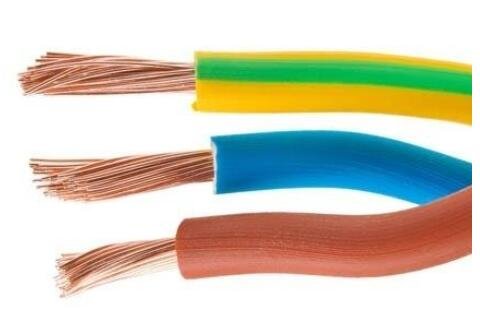

電纜一般作為主干線而電線是終端使用的尤其是家裝方面,但電線型號種類繁多很多用戶不清楚它們的使用范圍和性能;下面就來介紹下電線圖片和型號規格及如何選擇電線型號?
一、電線
電線目前常用的是就BV線也叫布電線(硬線),帶R字母BVR是軟布線;下面列表中就介紹下各種電線型號規格及代表的含義和電壓等級、電線執行標準:
BV:銅芯聚氯乙烯絕緣電線,電壓等級:300/500V,執行標準:JB8734.2-1998
BVR:銅芯聚氯乙烯絕緣軟電線 ,電壓等級:450/750V,執行標準:JB8734.2-1998
BVV:銅芯聚氯乙烯絕緣聚氯乙烯護套電纜,電壓等級:450/750V,執行標準:JB8734.2-1998
BLVV:鋁芯聚氯乙烯絕緣聚氯乙烯護套電纜,電壓等級:300/500V,執行標準:JB8734.2-1998
BVVB:銅芯聚氯乙烯絕緣聚氯乙烯護套扁型電纜,電壓等級:300/500V,執行標準:JB8734.2-1998
RV:銅芯聚氯乙烯絕緣連接軟電線,電壓等級:300V
RVP: 銅芯聚氯乙烯絕緣屏蔽軟電線,電壓等級:300V,執行標準:JB8734.2-1998
RVB:扁型無護套軟線,電壓等級:300V,執行標準:GB5023.5-1997
RVS:銅芯聚氯乙烯絕緣絞型連接用軟電纜,電壓等級:300V,執行標準:GB5023.5-1997
RVV:普通型聚氯乙烯護套軟線,壓等級:300/500V,執行標準:GB5023.5-1997
RVVP:銅芯聚氯乙烯絕緣聚氯乙烯護套屏蔽軟線,電壓等級:300V,執行標準:JB8734.5-1998

二、電線規格
電線芯數一般為::1~5芯。
截面:0.5~185mm2
例如:BV-185、BLV-25、BVR-50、BVV-2*1.5、RVP-1*1.5、BVVB-2*4
三、電線的平方怎么算
如果要判斷電線的粗細(平方),可用游標尺測量電線的直徑,然后求出截面
截面的計算公式:S=半徑的平方R×π(R為電線的半徑)
比如直徑1.8的線,就是3.14×(1.8÷2)⊃2;=2.5434≈2.5平方,(取近似值)。
如果你是要選擇電線的大小,一般是先根據用電器的功率大小算出電流,然后根據電流在查電工手冊即可,這樣比較準確。
而有些線是由多條線芯組合扭在一起的,這樣就不能用單芯的方法去算了,只能是按這條電線中多條線的其中一條去按單芯線算,然后再乘以線的股數就可以。
公式為S=半徑*半徑*3.14*N,其中N為扭成這條電線的數量!

四、電線平方數和電流的換算關系
2.5平方毫米銅電源線的安全載流量----28A
4平方毫米銅電源線的安全載流量----35A
6平方毫米銅電源線的安全載流量----48A
10平方毫米銅電源線的安全載流量----65A
16平方毫米銅電源線的安全載流量----91A
25平方毫米銅電源線的安全載流量----120A
如果是鋁線,線徑要取銅線的1.5-2倍
如果銅線電流小于28A,按每平方毫米10A來取肯定安全
如果銅線電流大于120A,按每平方毫米5A來取
五、電線如何選擇型號
電線一扎長度為100米,正負誤差0.5米,有的商家也提供零剪電線,這種短段電線滿足了部分用戶少量購買電線的需求。
1、常用規格為1平方/1.5平方/2.5平方/4平方/6平方/10平方等;
2、一般用于插座的是單芯線bv2.5平方電線;
3、3匹空調以上用單芯線bv4平方電線,按不同顏色為3卷一組(用于零線,火線,地線);
4、用于燈具照明的是單芯線bv1.5平方電線,按不同顏色兩卷一組(用于零線和火線);
5、單芯線bv6平方電線用于進戶總線;
6、火線一般是黃色,綠色,紅色,零線為藍色,地線可選顏色黃綠雙色線;
7、二芯,三芯護套線是做明線使用,多用于工地上施工用,家裝不太用到,三芯護套線2.5平方可用于柜式空調上。
更多關于電線型號規格等知識請關注電百科,盜載必究。
