家裝電線使用中對電線三種顏色代表什么意思都不是很清楚，尤其是接錯了會怎么樣；下面就來介紹下電線三種個顏色額黃、綠、紅線代表什么及電線接法？
一、電線三種顏色代表什么意思
一般規定三相電線顏色為黃、綠、紅，分別為A、B、C三相，藍色為零線，黃綠相間的為接地線，接線時黃、綠、紅接火線，藍色接零線，黃綠相間的線接到PE保護線上或者接到設備外殼上(外殼已與地網連接)。有時四線顏色區分不太明顯時，三根截面一樣的為火線，截面稍小的為零線。變壓器如果是控制回路的電源，如是380V，接到任意兩根火線上;如是220V，則接一根火線，一根零線。實際操作，安全為上。
紅色是火線，藍色是零線，黃色或黃白相間的是地線最常用的；黃色、綠色、紅色代表相線。也可以說是火線這種線都帶電的。藍色代表工作零，也可以說零線，這根線一般不帶電的，但也有帶電的時候。哪就是零線斷了時這根線就帶電了，雙色代表地線，這根線是最安全的，這根線的作用就是零線斷后電人，幫助漏電跳閘的
二、三相五線制電線顏色 根據《住宅裝飾裝修工程施工規范》GB 50327-2001 16.1.4條規定：
“配線時，相線與零線的顏色應不同；同一住宅相線(L)顏色應統一，零線(N)宜用藍色，保護線(PE)必須用黃綠雙色線”
根據規范，可以得出：保護線（PE）即地線必須（強制性規定）用黃綠雙色線，零線用藍色,（不是強制性規定，在條件許可時，勻應選擇藍色線）,相線不使用藍色即為紅、黃、綠色。（相線顏色還未一致起來，不同公司可能規定不一樣。下面用顏色方式可以參考。零線勻用藍色，如果用于插座，相線用紅色。燈路進線用紅色，燈路控制線或雙控線用黃色和綠色）

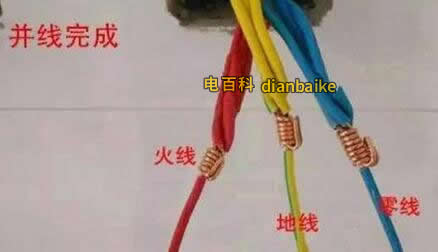

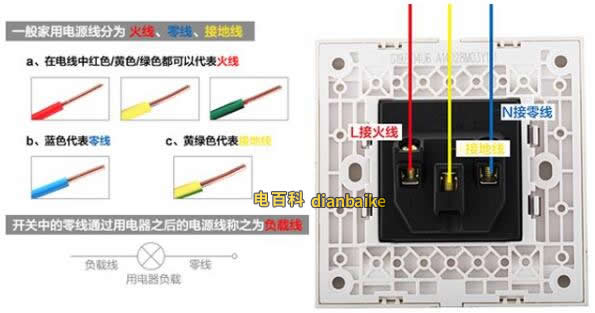

按規定顏色布線插座圖：紅色、藍色、雙色線穿入插座底盒。紅色作火線，藍色作零線，雙色線作地線。按規定顏色穿線，施工也方便，紅色線火線與插座L極連接，藍色零線與N極連接，雙色線與接地標識連接。
按規定顏色燈路布線圖：進火線用紅色，零線用藍色，控制線用黃色（也可使用綠色）
四、國家執行標準
