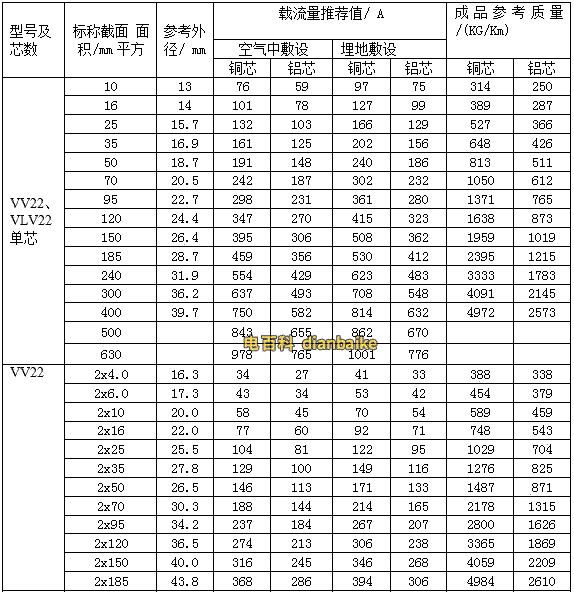

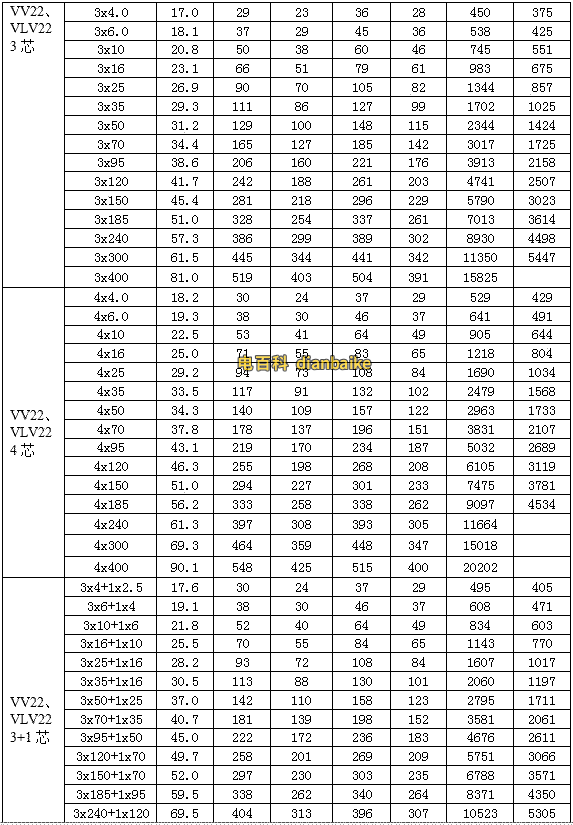

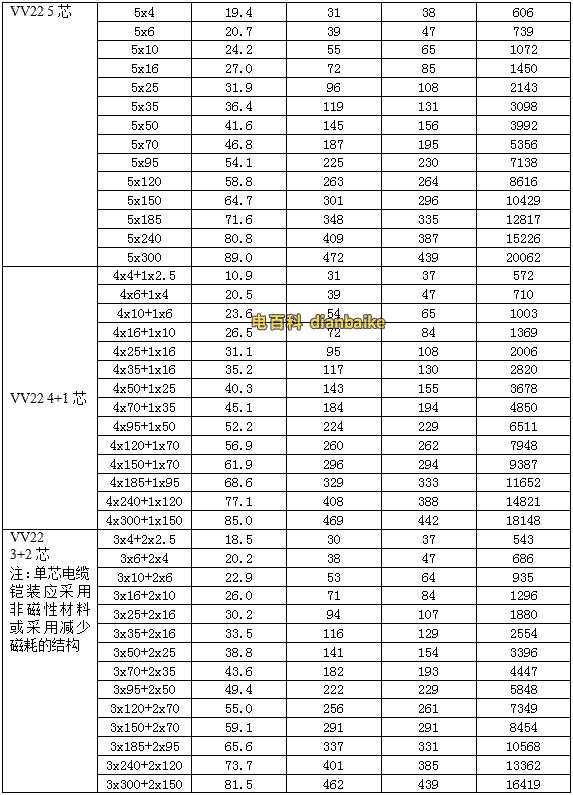

一、0.6/1KV聚氯乙烯絕緣電力電纜載流量,常用型號VV22、VLV22聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜載流量



注:以上電纜載流量計算條件
1. 線芯長期工作溫度: 70°;
2. 環境溫度: 25° ;
3. 埋地深度: 1000mm;
4. 土壤熱阻系數:1.0m.°C/W;
5. 線芯軸間距離: S=2D

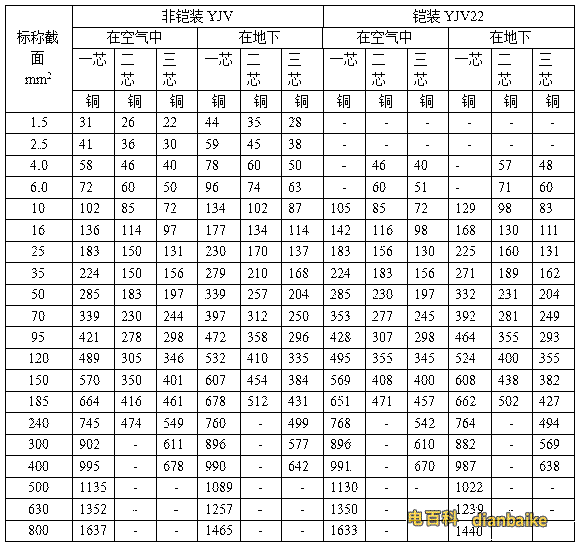

二、YJV、YJV、YJLV電纜1~3芯額定電壓0.6/1kv-1.8/3kv電纜載流量表:

注:表中計算值為銅芯載流量。鋁芯載流量為銅芯的1/1.29倍

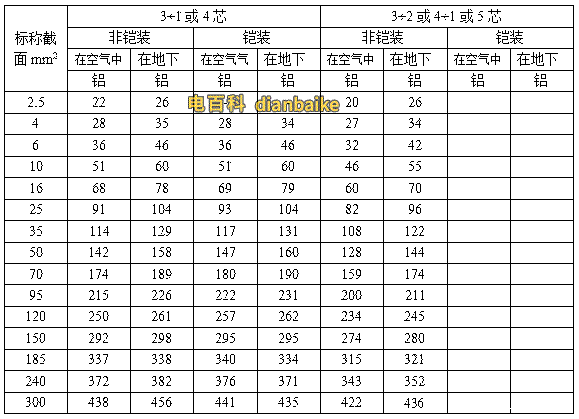

3+1、3+2、4+1、4芯、5芯YJV、YJY、YJLV、YJLY(包括鋼帶鎧裝)0.6/1kv~1.8/3kv電纜載流量:
![3+1、3+2、4+1、4芯、5芯YJV、YJY、YJLV、YJLY[包括鋼帶鎧裝]電纜載流量:](/uploads/allimg/190704/1-1ZF412241NY.gif)
注,表中給出計算值是鋁芯載流量,銅芯栽流量為鋁芯的1.29倍

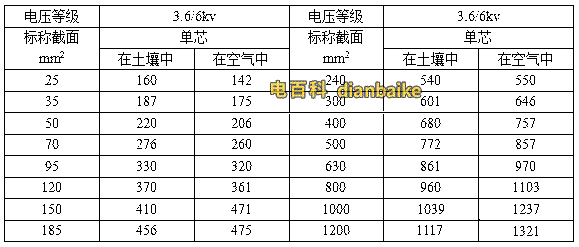

單芯yjv-3.6/6kv電纜載流量表

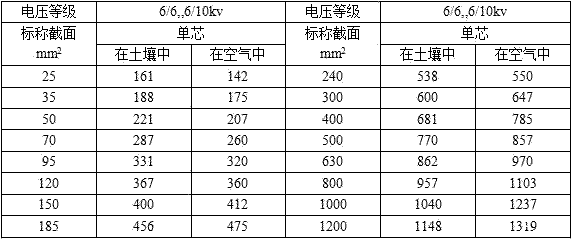

YJV、YJY、YJV22額定電壓在6/6、6/10kv電纜載流量

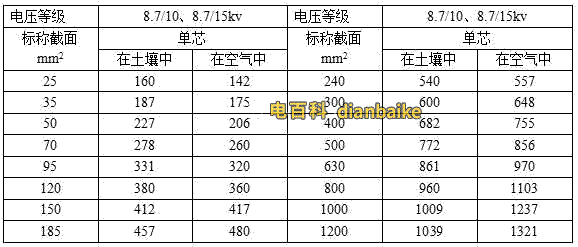

YJV、YJY、YJV22電壓等級8.7/10、8.7/15kv電纜載流量表:

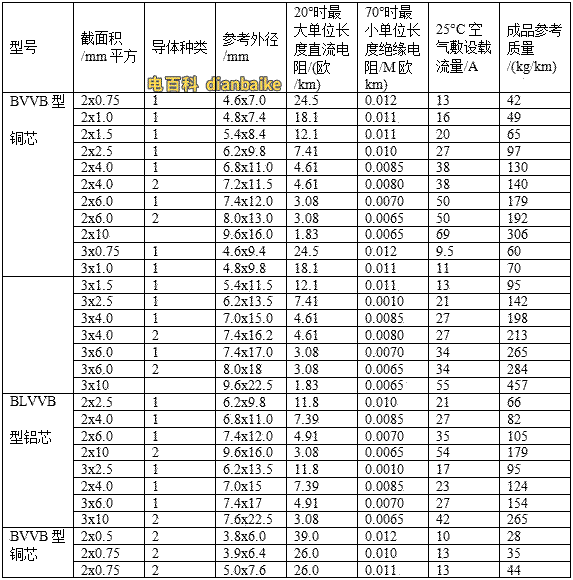

三、常見BV線、BVVB型、BLVVB型、RVVB型電線載流量

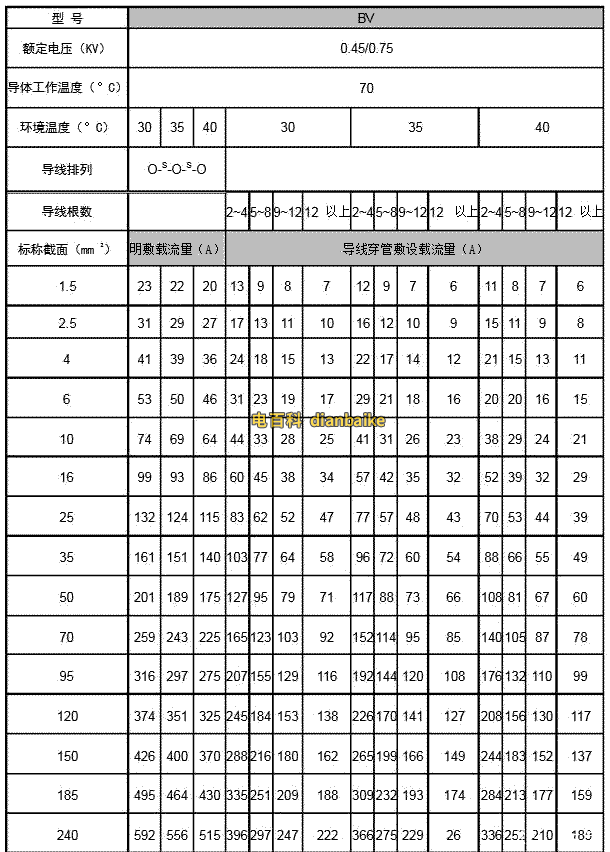

bv線載流量

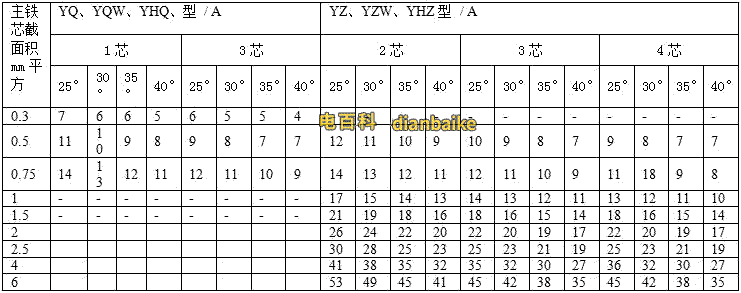

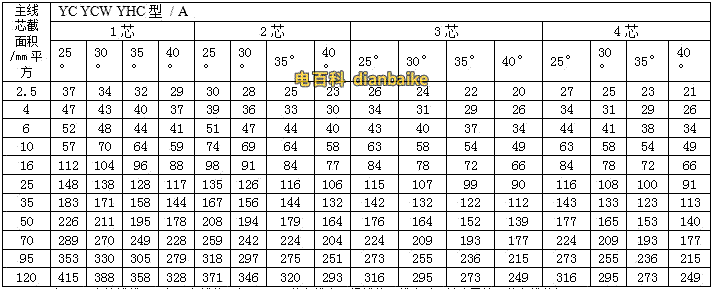

四、通用橡套軟電纜的載流量(450V/750V及以下橡膠絕緣電力電纜YQ、YQW、YHQ、YC、YCW、YHC型號的載流量)


注: 1 中性線截面面積同主線芯面積。 2.3 芯電纜中一根線芯不載流時,其流量按2芯電纜數據。
五、阻燃電線電纜載流量。

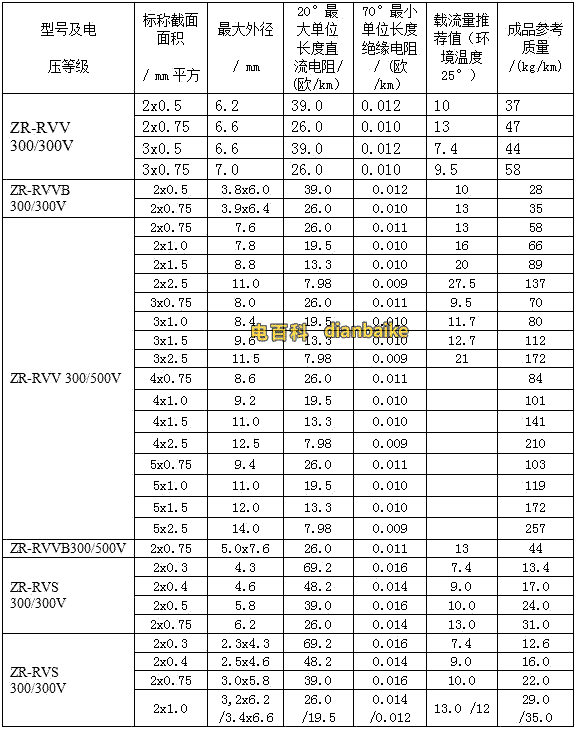

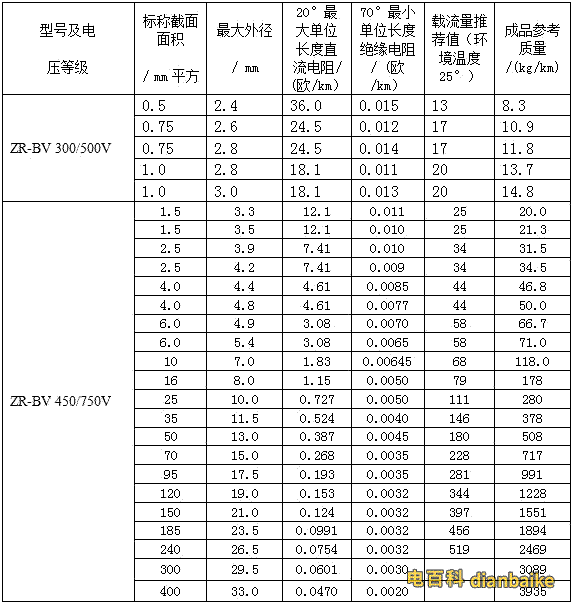

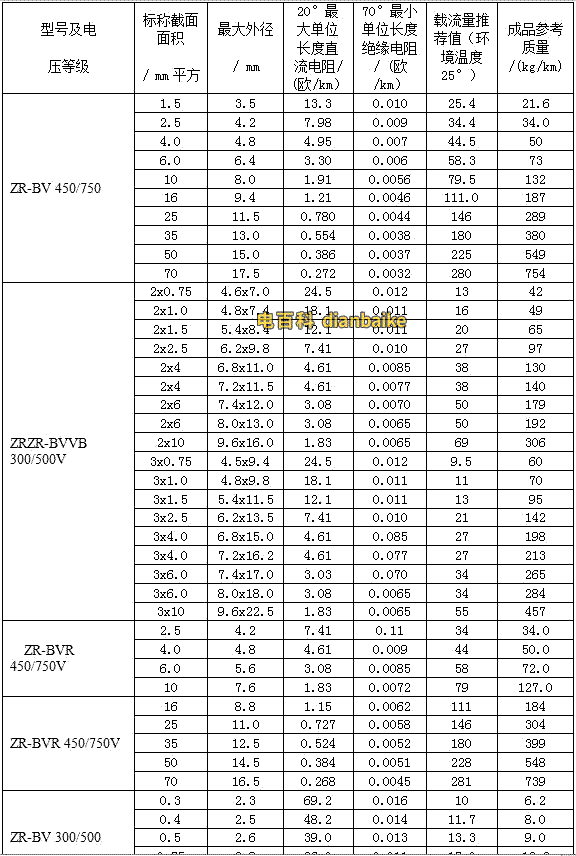

1)B、R系列阻燃電線電纜的載流量



更多看下載資料。

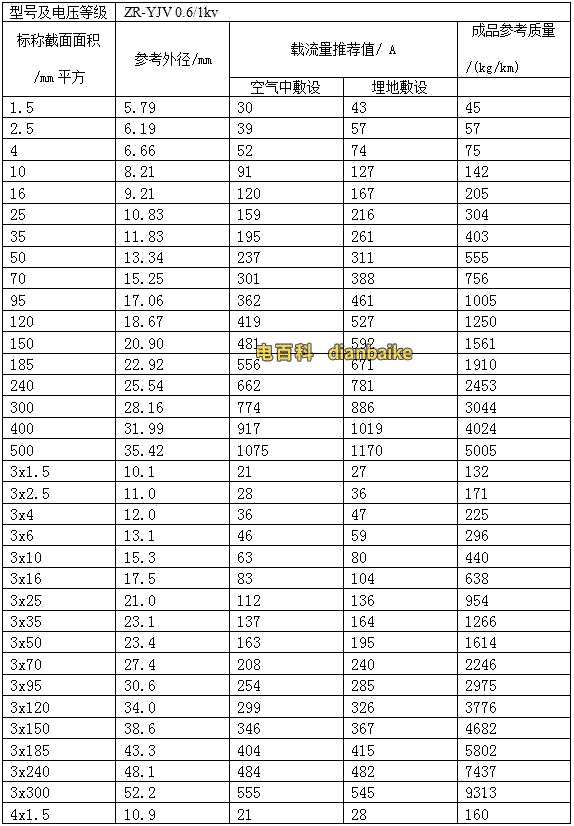

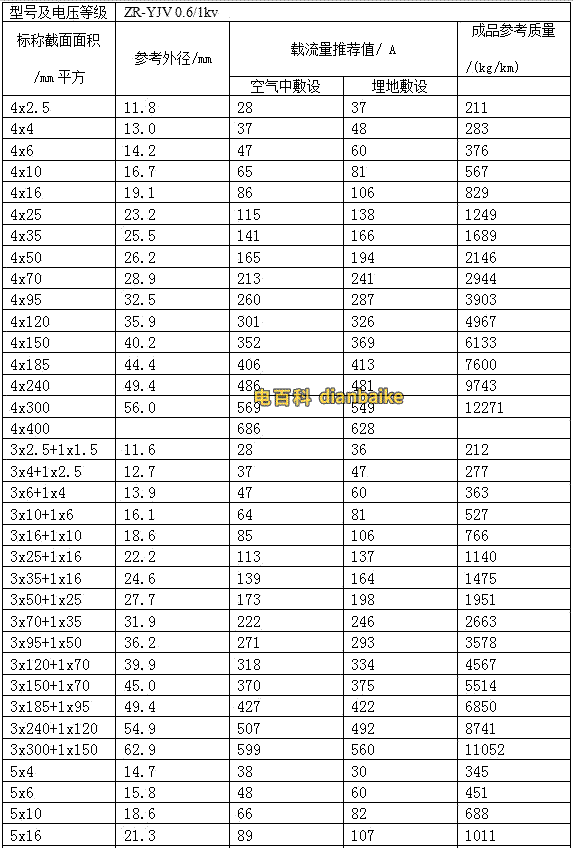

六、ZR-YJV電力電纜載流量表:


更多規格型號下載資料。
七、高壓交聯聚氯乙烯絕緣阻燃電力電纜的載流量表,ZR-YJV、ZR-YJLV

更多多芯載流量請下載資料。

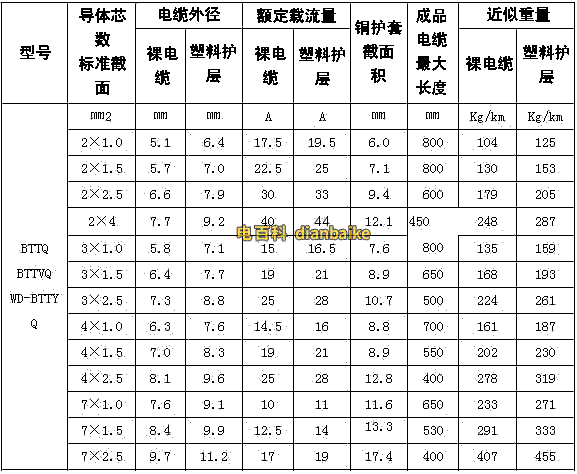

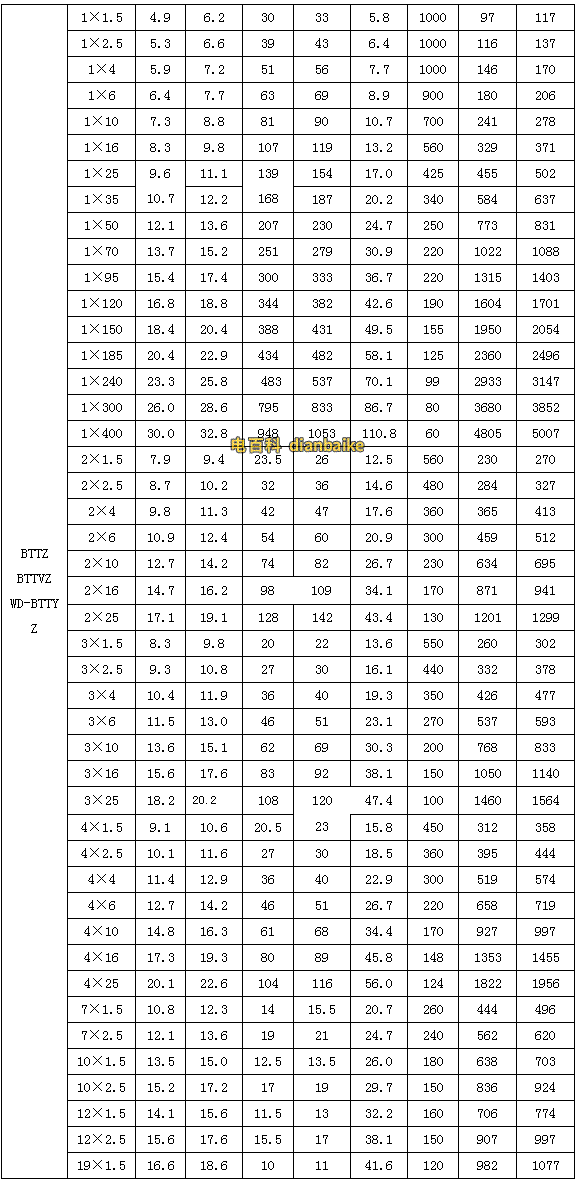

八、礦物質絕緣電纜載流量表,BTTZ銅芯銅護套氧化鎂礦物質絕緣電纜載流量表如下


九、鋁合金電纜載流量表

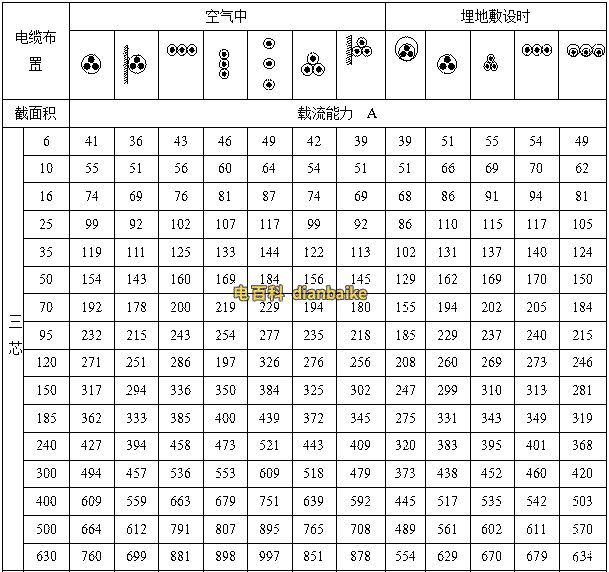

1、YJLHV鋁合金電纜,又稱TC90鋁合金電纜,0.6/1kV三芯交聯聚乙烯絕緣聚氯乙烯護套鋁合金電力電纜載流量

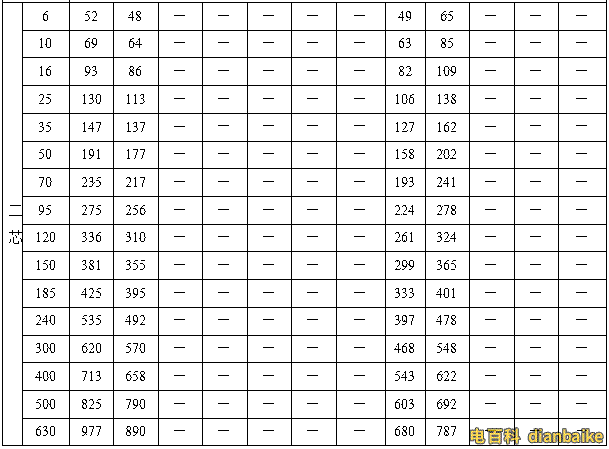

2、YJHLV(TC90),0.6/1KV 兩芯鋁合金電纜載流量表
