屏蔽電線電纜，顧名思義電線電纜有屏蔽作用，下面就來介紹下屏蔽電線電纜的含義，以及屏蔽電線電纜的實際作用。
一、什么是屏蔽電線電纜
屏蔽電纜是由公共導電層包裹著一根或多根（相互絕緣的）導線的電纜。 這個公共導電層即是線纜的屏蔽層，它一般由銅（或其他金屬，如鋁）的編織股線、銅帶的非編織螺旋繞線或?qū)щ娋酆衔飳訕?gòu)成。

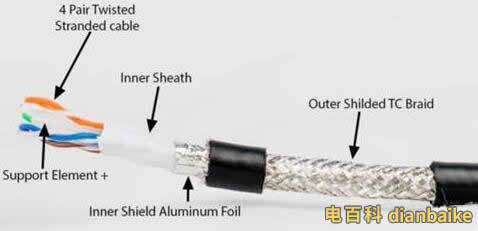

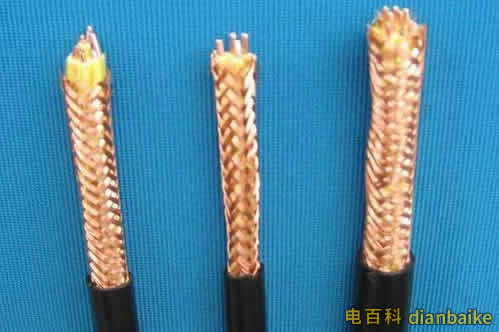

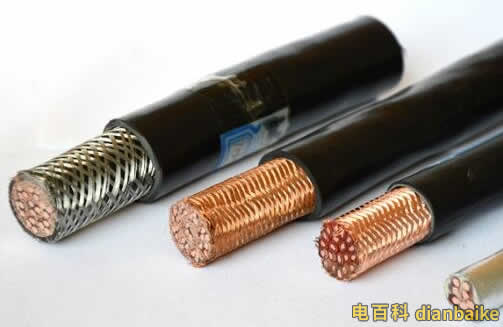

二、屏蔽電線電纜的結構圖片

三、電纜屏蔽層分類
電纜的屏蔽層為了均勻?qū)щ娋€芯和絕緣電場，6kV及以上的中高壓電力電纜一般都有導體屏蔽層和絕緣屏蔽層，部分低壓電纜不設置屏蔽層。屏蔽層有半導電屏蔽和金屬屏蔽兩種。
1、半導電屏蔽
半導電屏蔽層通常設置在導電線芯的外表面和絕緣層的外表面，分別稱為內半導電屏蔽層和外半導電屏蔽層。半導電屏蔽層是由電阻率很低且厚度較薄的半導電材料構成。內半導電屏蔽層是為了均勻線芯外表面電場，避免因?qū)w表面不光滑以及線芯絞合產生的氣隙而造成導體和絕緣發生局部放電。外半導電屏蔽層與絕緣層外表面接觸很好，且與金屬護套等電位，避免因電纜絕緣表面裂紋等缺陷而與金屬護套發生局部放電。
2、金屬屏蔽
對于沒有金屬護套的中低壓電力電纜，除了設置有半導電屏蔽層外，還要增加金屬屏蔽層。金屬屏蔽層通常由銅帶或銅絲繞包而成，主要起到屏蔽電場的作用。
四、屏蔽電線電纜的作用
與其說屏蔽電線有什么作用，不如說屏蔽層有什么作用。因為屏蔽電線起作用的部分就是屏蔽層。那么，屏蔽層的作用有哪些呢？
1、首先，一般的電線最外層是絕緣層，多用橡膠做成。如果是高壓電線，絕緣層中間還會被加上一層類似樹脂的填充物，可以幫助電線起到很好的絕緣作用。而屏蔽線則是在最外層加上一層能夠屏蔽電流的屏蔽層。
2、其次，屏蔽線的作用主要有兩方面。
第一，當電線通過的電流量很大時，電流周圍的磁場會被屏蔽層屏蔽在電線內；
第二，屏蔽層可以起到很好的接地保護功能，當電線里面被破損后，泄露出來的電流屏蔽，從而起到保護其他元件的功效。
3、最后，屏蔽電線的屏蔽干擾信號的能力主要和屏蔽層有關，如果想要提高產品作用的話，需要大家在選購該類電線時，選擇屏蔽層質量上乘的電線。

在實際應用中，屏蔽的目的是為了將感應到的電磁噪聲傳導到大地，成為噪聲信號的返回路徑，這一點至關重要。不了解其含義可能意味著無效的屏蔽。電纜屏蔽及其端接必須能夠為電磁噪聲提供一條低阻抗的接地路徑。未接地的屏蔽電纜將無法有效工作，而接地路徑中的任何斷點或過多的節點都會因為增加接地阻抗而降低線纜的屏蔽性能。了解更多關于信息就關注電百科，盜載必究。
