一、電纜的四大組成部分
1、導電線芯
用高電導率材料(銅或鋁)制成。根據敷設使用條件對電纜柔軟程度的要求，每根線芯可能由單根導線或多根導線絞合而成。
2、絕緣層
用作電纜的絕緣材料應當具有高的絕緣電阻。電纜中常用的絕緣材料有油浸紙、聚氯乙烯、聚乙烯、交聯聚乙烯、橡皮等。
3、密封護套
保護絕緣線芯免受機械、水分、潮氣、化學物品、光等的損傷。對于易受潮的絕緣層，一般采用鉛或鋁擠壓密封護套。
4、保護覆蓋層
用以保護密封護套免受機械損傷。一般采用鍍鋅鋼帶、鋼絲或銅帶、銅絲等作為鎧甲包繞在護套外(稱鎧裝電纜)，鎧裝層可同時起到電場屏蔽和防止外界電磁波干擾的作用。為了避免鋼帶、鋼絲受周圍媒質的腐蝕，一般在其外面涂以瀝青或包繞浸漬黃麻層或擠壓聚乙烯、聚氯乙烯套。

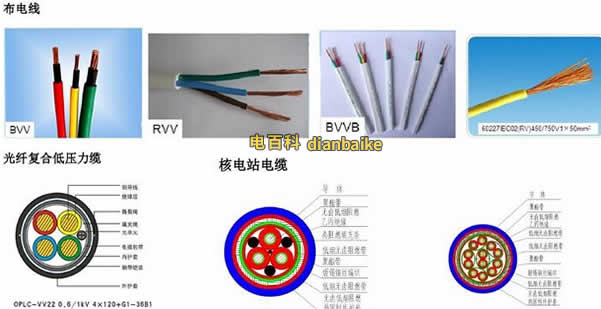

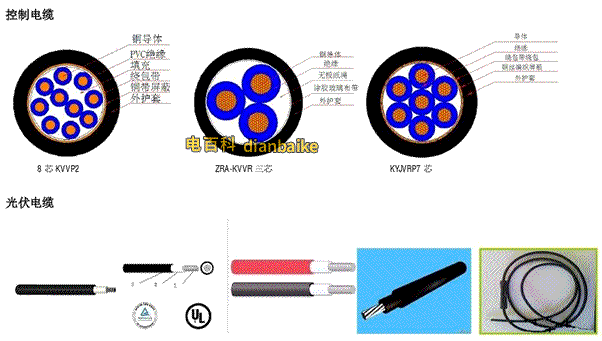

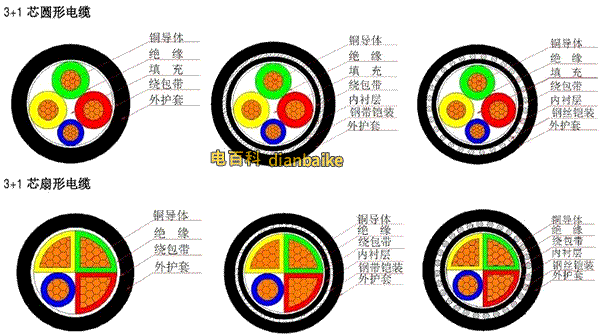

二、電纜的內部結構圖

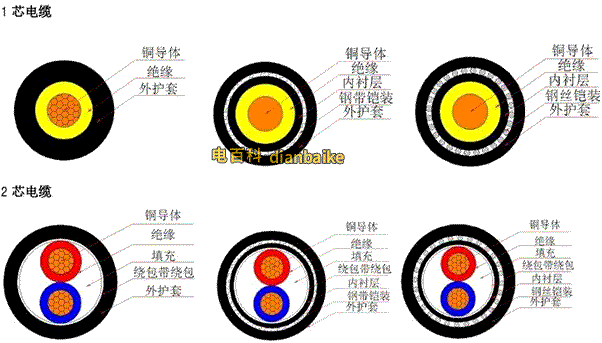

1、銅芯導體一芯、二芯電纜結構圖
更多關于電線電纜結構組成技術說明請關注電百科，盜載必究。
