在電氣圖紙中標注的電纜型號規格的電壓一般都會表示為300/500V，兩個數值哪個表示額定電壓，下面就來介紹下電纜型號中300/500v哪個代表額定電壓？電纜額定電壓U0/U的關系。
一、電纜額定電壓U0/U的含義
U0－電纜設計用導體與屏蔽或金屬套之間的額定工作電壓；
U－電纜設計用導體之間的額定工頻電壓；
Um－使用電纜的電力系統最高電壓的最大值。
二、電纜額定電壓U0/U的關系
1、U0是相電壓，U是線電壓。U0和U的關系與電力系統中心點接地方式有關，中心點直接接地時，U=U0*1.732。
2、U0實際就是相電壓，只不過根據系統接地方式的不同，在選擇電纜時對電纜U0值有所不同。例如中性點非有效接地系統，一般選用U0比系統相電壓大一個等級的電纜，如10KV系統應選8.7/10的電纜，中性點直接接地系統，一般選用U0等于系統相電壓的電纜，如10KV系統應選6/10的電纜。這兩種電纜的絕緣厚度是不同的，前者是4.5mm，后者是3.4mm。
3、Uo是導體與屏蔽層或接地之間的電壓，U是導體與導體之間的電壓，在正常情況下他們是相電壓和線電壓的關系。在短路情況下Uo隨中性點接地方式的不同而不同。
三、電纜的額定電壓

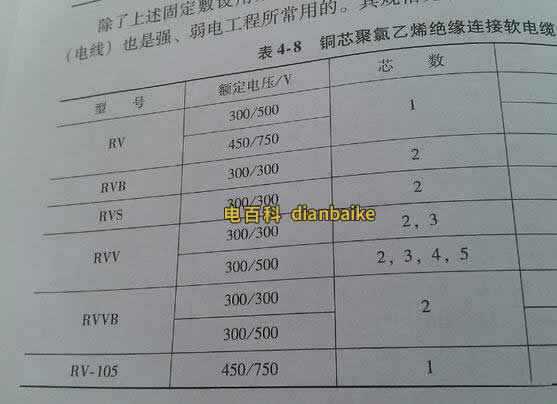

以300/500V為例：
300V是電纜的額定電壓,500V是電纜所做的耐壓試驗電壓.
300的意思是任一主絕緣體和“地”之間的電壓有效值，可以看作工作電壓 。
500的意思是多芯電纜或單芯電纜系統任意兩相導體之間的電壓有效值，是最高耐壓數值。更多關于電纜額定電壓技術說明請關注電百科， 盜載必究。
