電線電纜的填充材料、外護層材料等，與電線電纜成纜外徑大小都是緊密相關的，下面就來介紹下電線電纜成纜填充材料、外護層材料、成纜外徑的計算公式。
一、 成纜填充材料的計算公式：
1． 填充電纜麻、紙繩、塑料繩、紗等材料的重量計算：
（1） W=g*N*K （kg/km） 其中：g—每根填充材料重量kg/kmN—填充材料根數K—成纜系數
（2） 成纜線芯截面相同時，填充材料的重量計算：
W=[π/4（D2-nd2）-S3]*r*K（kg/km）
（3） 成纜線芯截在不同時，填充材料的重量計算：
W=[π/4（D2-n1d12-n2d22）-S3]*r*K（kg/km）
其中：d、d1、d2—絕緣線芯直徑mm n、n1、n2—絕緣線芯根數
r—填充材料比重g/cm3K—成纜系數
2． 填充圓形填芯；
（1） 填充在邊隙時 W=Q*r*N*K （kg/km）
其中：Q—填充材料截面mm2N—填充材料根數
r—填充材料比重克/厘米3K—成纜系數
（2）填充在中習時 W=Q*r （kg/km）Q、r同上

二、 外護層材料重量的計算公式：
1． 對于裸帶鎧裝，裸鈉絲鎧裝及塑料護層的外護層材料重量計算，請參照前面的計算。
2． 用電纜紙或塑料代做墊層的材料重量計算參照繞包層重量計算方法。
3.麻被層的重量：
W=π（D+δ）/d *g （kg/km）
其中：D—包麻前電纜直徑mm
d—麻的直徑mm
δ—麻被厚度mm
g—每根麻公里重量kg/km
4.浸漬混合物重量：
W=0.4(W1+W2)（kg/km）
其中：W1—麻的重量kg/km
W2—電纜紙的重量kg/km
5.瀝青層的重量：
W=π（D+D0）/2 *n*εkg/km
其中: D—涂瀝青前直徑mm ε—浸涂系數為0.5 D0—涂瀝青后直徑mm n—涂瀝青次數3—5次
6.白粉的重量：
W=0.9DHkg/km 其中: DH—電纜直徑mm

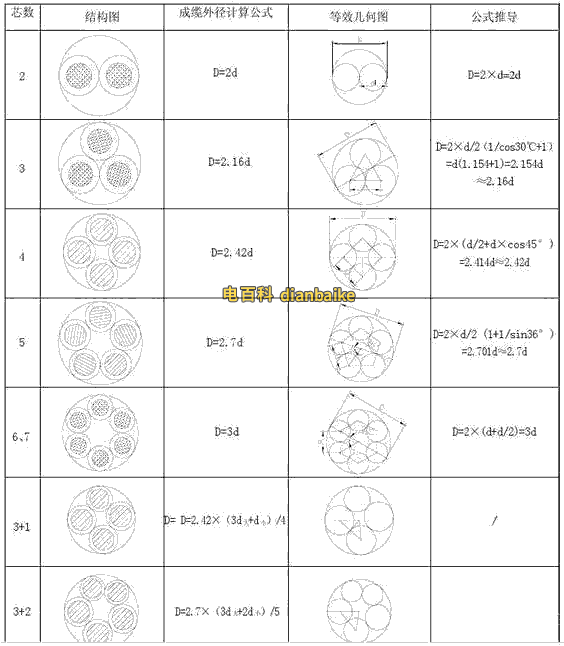

三、多芯電纜圓形絕緣線芯成纜外徑計算公式及推導
設絕緣線芯外徑為d, 成纜外徑為D,成纜外徑計算公式及推導如下：

以上只是對電線電纜成纜外徑計算公式的部分介紹，更多關于電線電纜材料問題請關注電百科，盜載必究。
