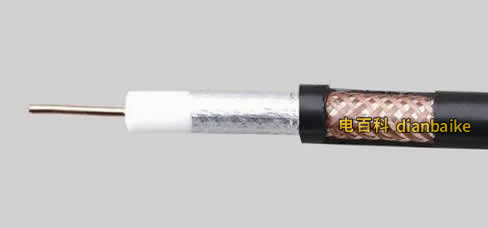

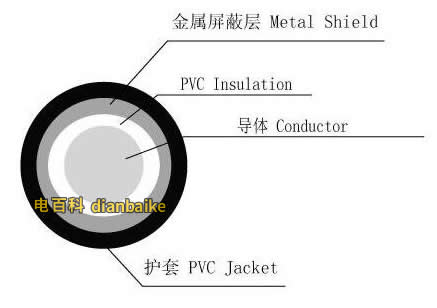

一、射頻電纜的結構
二、射頻電纜的特點
1．可以傳輸較寬的頻帶
2．對外界干擾的防衛度高
3．天線效應小，輻射損耗小
4．結構簡單，安裝便利，比較經濟。
三、射頻電纜的分類
1、按結構分類

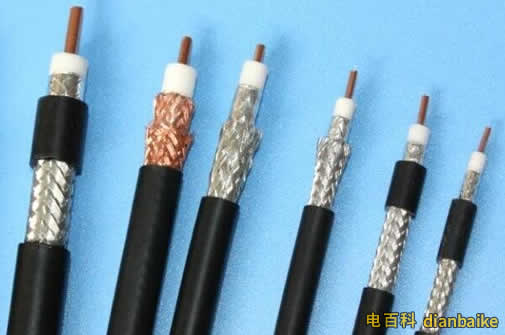

（1）同軸射頻電纜
同軸射頻電纜是最常用的結構型式。由于其內外導體處于同心位置，電磁能量局限在內外導體之間的介質內傳播，因此具有衰減小，屏蔽性能高，使用頻帶寬及性能穩定等顯著優點。通常用來傳輸500千赫到18千兆赫的射頻能量。
目前，常用的射頻同軸電纜有兩類：50Ω和75Ω的射頻同軸電纜。特性阻抗75Ω射頻同軸電纜常用于CATV網，故稱為CATV電纜，傳輸帶寬可達1GHz，目前常用CATV電纜的傳輸帶寬為750MHz。
（2）對稱射頻電纜
對稱射頻電纜回路其電磁場是開放型的，由于在高頻下有輻射電磁能，因而使衰減增大，并導致屏蔽性能差，再加上大氣條件的影響，通常較少采用。對稱射頻電纜主要用在低射頻或對稱饋電的情況中。
（3）螺旋射頻電纜
同軸或對稱電纜中的導體，有時可做成螺旋線圈狀，借以增大電纜的電感，從而增大了電纜的波阻抗及延遲電磁能的傳輸時間，前者稱為高阻電纜，后者稱為延遲電纜。如果螺旋線圈沿長度方向卷繞的密度不同，則可制成變阻電纜。
2、按絕緣型式分類
（1）實體絕緣電纜
在這種電纜的內外導體之間全部填滿實體高頻電介質，大多數軟同軸射頻電纜都是采用這種絕緣型式。
（2）空氣絕緣電纜
電纜的絕緣層中，除了支撐內外導體的一部分固體介質外，其余大部分體積均是空氣。其結構特點是從一個導體到另一個導體可以不通過介質層?？諝饨^緣電纜具有很低的衰減，是超高頻下常用的結構型式。
（3） 半空氣絕緣電纜
這種結構型式是介于上述兩種之間的一種絕緣型式，其絕緣也是由空氣和固體介質組合而成，但從一個導體到另一個導體需要通過固體介質層。
3、按絕緣材料分類
塑料絕緣電纜、橡皮絕緣電纜及無機礦物絕緣電纜。
4、按柔軟性分類
柔軟電纜、平軟電纜及剛性電纜等。
5、按傳輸功率大小分類
0.5千瓦以下的低功率、0.5—5千瓦中功率、5千瓦以上的大功率電纜。
6、按產品用途特點分類
低衰減、低噪音、微小型及搞穩相電纜等。更多關于射頻電纜問題請關注電百科，盜載必究。
