一、什么是三控開關?
有兩層含義
1.裝在一處。有三個控制開關,如果你的吸頂燈有12個燈泡,按第一個開關4個燈泡亮,按第二個開關8個燈泡亮,按第三個開關12個燈泡都亮,等等。
2.裝在三處。三處裝有三個開關,這三個開關都可以對同一個光源進行控制。
所以三控開關就是指不同地方的多個面板上的按鍵,共同控制多個電源,達到在不同地方可以控制同一設備的效果。
二、三控開關的接線方法

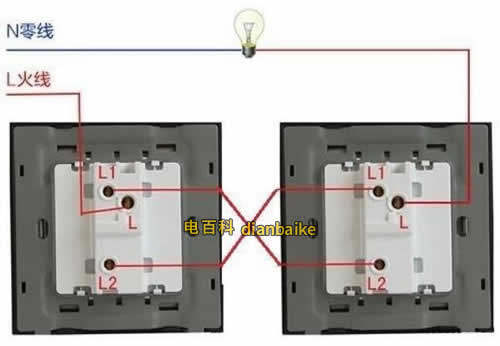

1、一開雙控開關接線圖

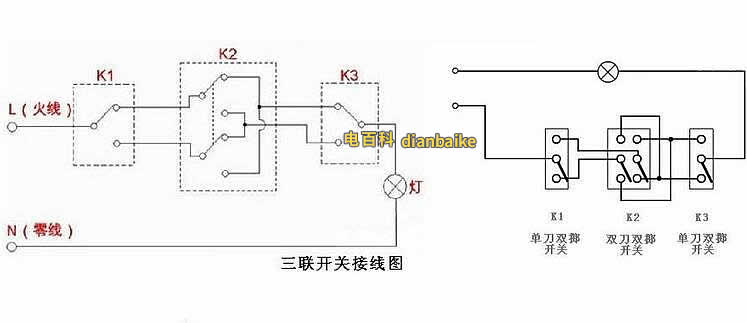

2、三控開關的接線圖
火線接開關A的閘刀(中間)
零線與開關B的閘刀中間連接燈(或者說燈的一條線連接零線,一條連接開關2的閘刀)
開關A的1腳與開關B的1腳連接,3腳與3腳連接(可以形成兩條電路,這兩條電路保證當任意一個開關狀態改變,可以使中間連接的電器和電源在開路/斷路狀態切換。

三、三控開關的原理
1、三個雙控開關控制
裝一個220V繼電器(兩組動合、兩組轉換)在雙控開關內部。觸點連接,線包通過一個開關接220V,可以是雙控開關也可以是一個單刀開關或自鎖開關等。

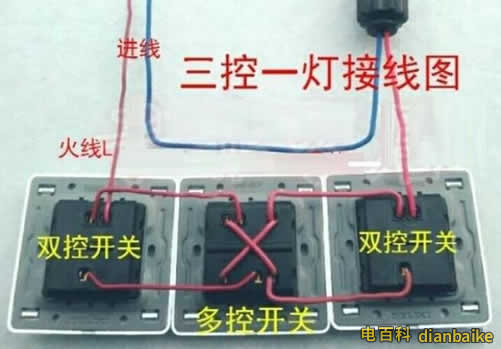

2、兩個雙控加一個雙刀雙位
在線路中有三個開關,第一個和第三個是用單聯雙控開關(單開三線樁),第二個(中間)開關是用雙刀雙擲(多控)開關。
