一、電力電纜的基本結構由什么組成？

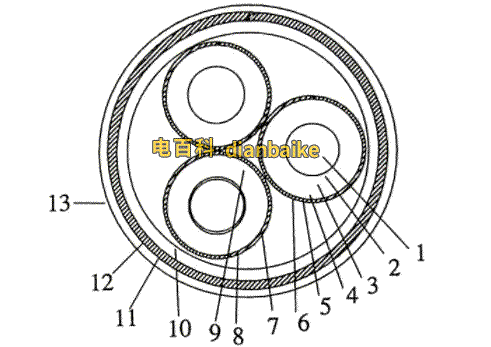

交聯聚乙烯電纜結構圖：
1-線芯；2-線芯屏蔽；3-交聯聚乙烯絕緣；4-絕緣屏蔽；5-保護層；6-銅絲屏蔽；7-螺旋銅帶；8-塑料帶；9-中心填料；10-填料；11-內護套；12-鎧裝層；13-外護套
2)各部分的作用和對使用材料的要求：
線芯是電纜的導電部分，用來輸送電能，是電纜的主要部分。對線芯材料的要求是導電性能好、機械性能好、資源豐富。
絕緣層將線芯與大地及不同相的線芯間在電氣上彼此隔開，保證輸送電能。對絕緣層材料的要求是，耐壓強度高，介質損耗低，耐電暈性能好，化學性能穩定，耐低溫，耐熱性能好，機械加工性能好，使用壽命長，價格便宜。
6kV及以上的電纜一般都有導體屏蔽層和絕緣屏蔽層。屏蔽層的作用是消除導體表面的不光滑（多股導線絞合會產生的尖端）所引起導體表面電場強度的增加，使絕緣層和電纜導體有效地接觸。為使絕緣層和金屬外套較好地接觸，一般在絕緣層外表面均包有外屏蔽層。對屏蔽層材料的要求：
油紙電纜的導體屏蔽材料，一般采用金屬化紙帶或半導電紙帶。絕緣屏蔽層一般采用半導電紙帶。
塑料、橡皮絕緣電纜的導體或絕緣的屏蔽材料，分別為半導電塑料和半導電橡皮。
無金屬護套的塑料、橡膠電纜，在絕緣屏蔽外還包有屏蔽銅帶或銅絲。
保護層的作用是保護電纜免受外界雜質和水分的侵入，以及防止外力直接損壞電纜。對保護層材料的要求是，保護層材料的密封性和防腐性必須良好，并有一定的機械強度。
二、電力電纜規格型號表大全
1、聚氯乙烯絕緣聚氯乙烯護套電力電纜
適用于交流50HZ，額定電壓0.6/1KV的線路中，供輸配電能之用。
使用特性：
1）電纜導體的最高額定溫度為70℃。
2）短路時（最長持續時間不超過5S）電纜導體的最高溫度不超過160℃。
3）敷設電纜時的環境溫度應不低于0℃，最小彎曲半徑應不小于電纜外徑的10倍。

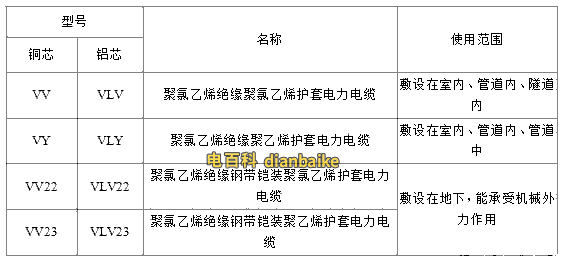

型號、名稱和使用范圍：

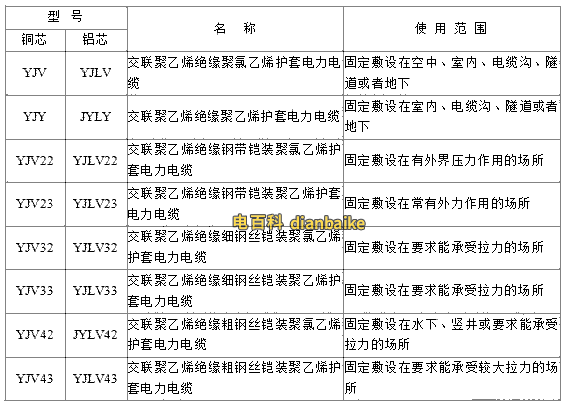

2、交聯聚乙烯絕緣電力電纜
產品用途：適用于額定電壓（U0/U）為3.6/6至26/35KV電力線路，供輸配電能之用。
產品使用特性：
1）電纜在環境溫度不低于0℃條件下敷設時，無須預先加溫。電纜的敷設落差不受限制。
2）電纜線芯長期允許工作溫度不得超過下列規定：外護層是聚氯乙烯套的電纜為90℃；外護層是聚乙烯套的電纜為80℃。
3）線芯短路時（最長持續5S）溫度不得超過250℃。
4）電纜敷設時的最小彎曲半徑規定如下：單芯電纜：20（d+D)±5%；三芯電纜：15（d+D)±5%。式中：D為電纜的實際外徑，d為導體的實際外徑。型號、名稱和使用范圍：
3、聚氯乙烯絕緣電線
適用于交流額定電壓450/750V及以下的動力裝置的固定敷設。
使用特性：
1）額定電壓U0/U分為450/750V和300/500V。
2）電纜的長期允許工作溫度：BV-105型······應不超過105℃；其他型號應不超過70℃。
3）電纜的敷設溫度應不低于0℃；

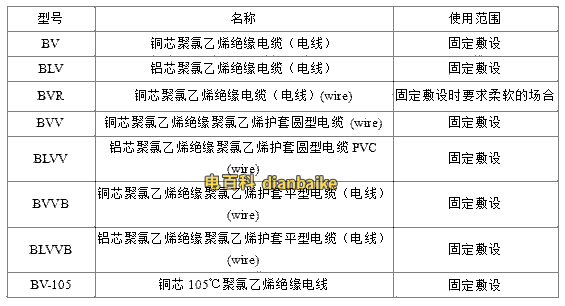

4）電纜的允許彎曲半徑為：電纜外徑（D）小于25mm者應不小于4D；電纜外徑（D）為25mm及以上者應不小于6D。電纜型號、名稱和使用范圍：

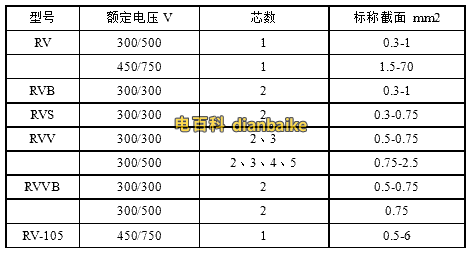

4、聚氯乙烯絕緣軟電線
用途：本產品適用于交流額定電壓450/750V及以下的家用電器、小型電動工具、儀器儀表及動力照明等裝置的連接。
使用特征：
1）U0/U為450/750V、300/500V和300/300V。

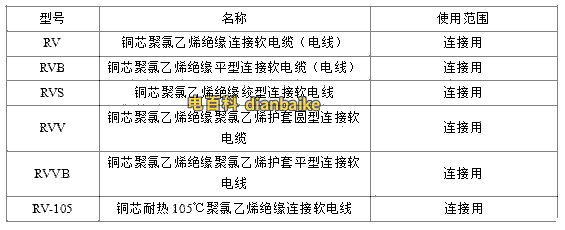

2）電纜的長期允許工作溫度：RV-105型應不超過105℃；其他型號應不超過70℃，電纜型號、名稱和使用范圍：

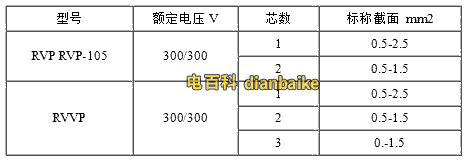

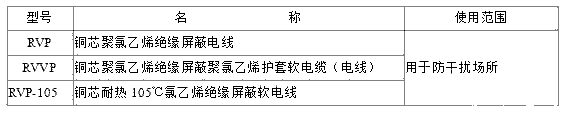

5、聚氯乙烯絕緣屏蔽電線型號、名稱和使用范圍：
6、聚氯乙烯絕緣護套耐火電力電纜型號、名稱和使用范圍：
注：單芯用于交流系統，采用鋁帶鎧裝

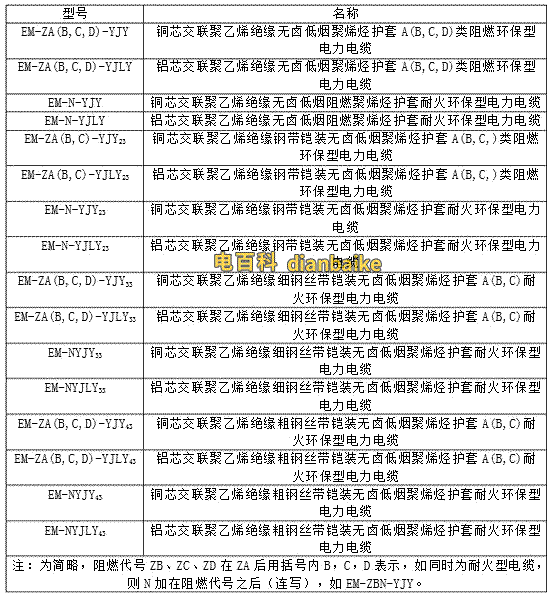

7、阻燃型和非阻燃型電纜型號、名稱和使用范圍：

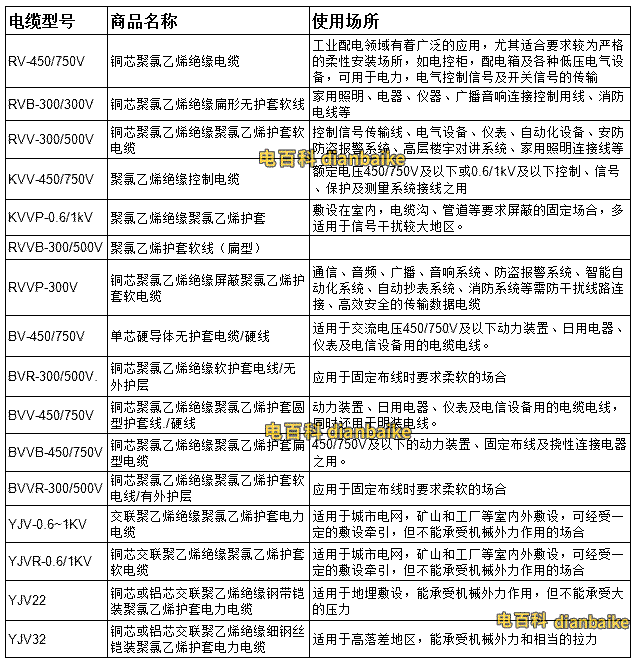

8、電力電纜規格型號大全
以上就是常見的電力電纜的型號；更多關于電力電纜知識請關注電百科，盜載必究。
