很多用戶問vv是什么電纜還是電線呢?vv是電纜不是電線,絕緣材料和護套都是PVC聚氯乙烯材料,所有用兩個V代號表示;下面電百科就來介紹下vv電纜是什么意思?電力電纜vv代表什么及vv電纜規格型號等。
一、vv電纜是什么意思?
vv電纜全稱銅芯導體聚氯乙烯絕緣及護套電力電纜,第一個V是電纜的護套 材料是PVC 聚氯乙烯 也就是塑料的意思 ,第二個V是電纜主絕緣 材料也是PVC;但目前電力電纜基本上用YJV交聯電纜,電氣性能比VV電纜更好。
vv電纜結構圖如下所示:

二、電力電纜vv代表什么?
電纜vv代表是絕緣和護套的材料為PVC(聚氯乙烯),VV不是表示帶鎧的電纜,字母代碼后加22、23、32、42、43、92等后綴的都是鎧裝電纜。如:VV22、YJV22、ZRYJV22等,其具體含義如下:
22雙鋼帶繞包鎧裝聚氯乙烯護套電纜;
23雙鋼帶繞包鎧裝聚乙烯護套電纜;
32細圓鋼絲鎧裝聚氯乙烯護套電纜;
33細圓鋼絲鎧裝聚乙烯護套電纜;
42粗圓鋼絲鎧裝聚氯乙烯護套電纜;
43粗圓鋼絲鎧裝聚乙烯護套電纜;
92鋼絲編制鎧裝聚氯乙烯護套電纜。
不過基本上只有帶22常用,以下列入電力電纜常用代號含義:
B——布電線
V——表示絕緣或者護套為PVC聚氯乙烯
L——鋁芯的代碼
R——軟線
Y——聚乙烯
J——交聯
P——如果在后面表示屏蔽
P2——銅帶屏蔽
ZR——阻燃型
NH——耐火型
WDZ——無鹵低煙阻燃型
WDN——無鹵低煙耐火型
K——控制電纜
P——信號電纜(放前面)
DJ——計算機電纜
三、vv電纜規格型號

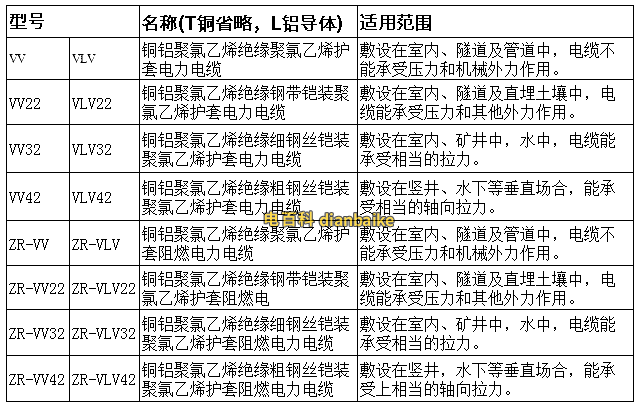

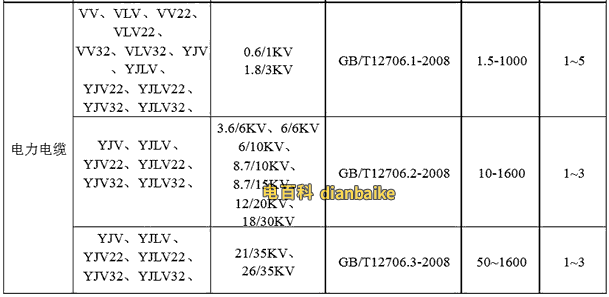

vv電纜規格型號一般有單芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1;截面包括從1.5mm2--240mm2,如VV3*95+1*50電纜代表了3股95平方的線芯加上1股50平方的線芯組成的電纜。vv電纜型號一般有VV22、VV32、VLV、VLV22、VLV32等如下圖所示(含vv電纜國家標準):

上面的銅導體代號省略了,鋁導體代號L表示。

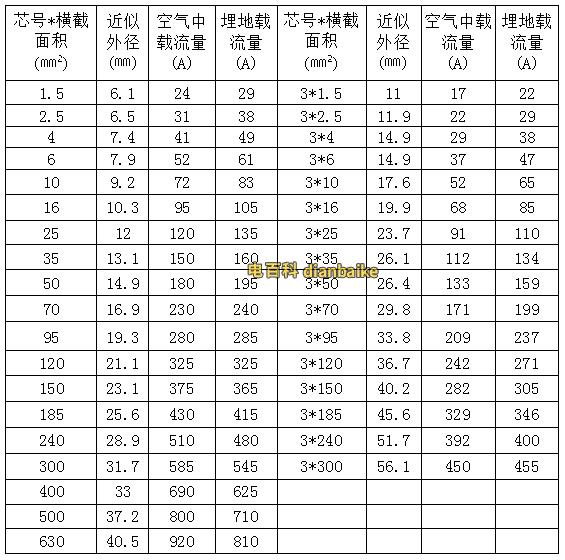

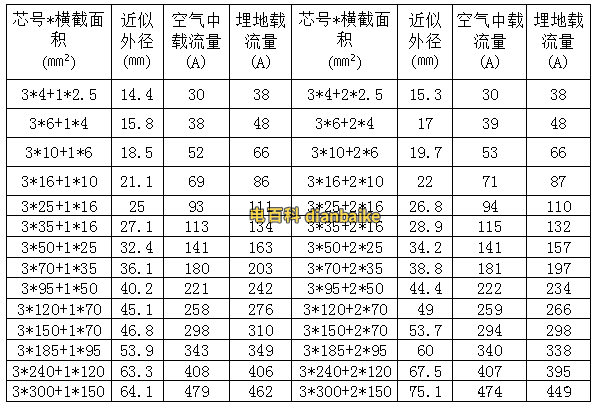

四、vv電纜載流量表


五、vv電纜與yjv電纜區別
1、YJV電纜全稱銅(鋁)芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜;
VV電纜全稱銅(鋁)芯聚氯乙烯絕緣聚氯乙烯護套電力電纜;
2、絕緣材料不同:
YJV電纜使用的絕緣材料是交聯聚乙烯,而VV電纜則為聚氯乙烯材料。因YJV電纜的絕緣中不含氯,燃燒時不會產生大量的氯氣體(氯是一種有毒氣體)。兩者比較而言,交聯聚乙烯絕緣具有更強的耐高溫性,更環保,性能比普通聚氯乙烯更優。
3、工作溫度不同:
常規YJV電纜允許最高工作溫度90℃,短路時(5秒內)溫度不超過攝氏250度;常規VV電纜允許最高工作溫度65℃左右,短路時(5秒內)最高溫度不超過攝氏160度。最高工作溫度的不同決定了YJV擁有更高的電流載流量,也決定了YJV電纜在整體性能方面要優于VV電纜。
4、工作電壓范圍不同:
通常情況下,YJV電纜工作的電壓范圍為6~500KV,而VV電纜則為1~6KV。所以,VV電纜一般用于低壓環境,而YJV則囊括了高中低壓環境,這也是為什么YJV電纜制造工藝水平要求較高的原因。
5、價格及壽命:
同樣的規格型號,YJV電纜的價格要比VV的價格稍貴一些。但是YJV的使用壽命更長,且更耐高溫、更保險,從長遠以及安全系數看,使用YJV電纜更加劃算。居民類工程推薦選擇YJV電纜,更安全環保。如果預算實在有限,可以選擇在非人居以及電壓溫度都要求不高的地方使用VV電纜,YJV電纜逐漸代替VV電纜。更多關于vv電纜問題請關注電百科,盜載必究。
