同軸顧名思義就是內導體和外導體在同一軸心。內導體作為傳輸去路，外導體作為傳輸回路。下面就來介紹下什么是同軸電線電纜？同軸電線電纜含義和結構及同軸電線電纜型號規格。

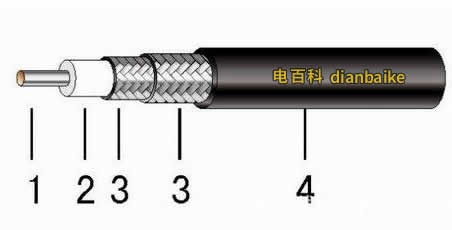

一、同軸電纜的結構
內導體常用為單支（或同心絞合）裸銅或者鍍錫銅。
外導體可為編織或者纏繞鍍錫銅或者裸銅（有的廠家為了降價采用銅包鋼，鋁鎂合金絲等等)。

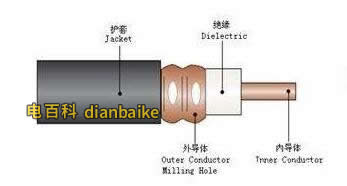

同軸的基本結構就是內導體+絕緣+外導體+外被。

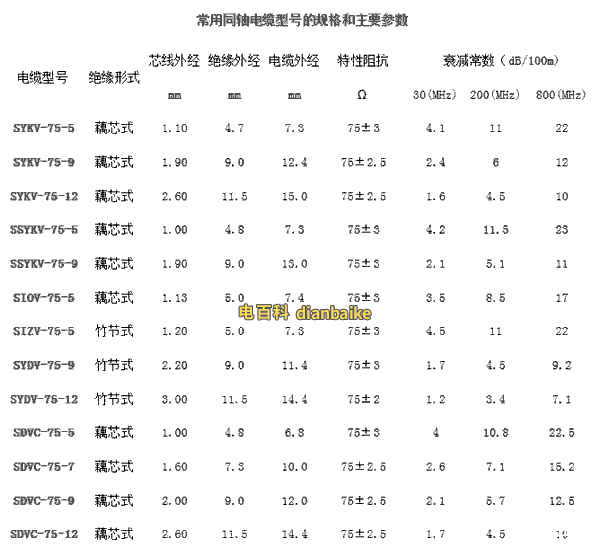

二、同軸電纜的型號規格
三、同軸電纜的優缺點
同軸電纜的優點是可以在相對長的無中繼器的線路上支持高帶寬通信，而其缺點也是顯而易見的：
一是體積大，細纜的直徑就有3/8英寸粗，要占用電纜管道的大量空間；
二是不能承受纏結、壓力和嚴重的彎曲，這些都會損壞電纜結構，阻止信號的傳輸；
最后就是成本高，而所有這些缺點正是雙絞線能克服的，因此在現在的局域網環境中，基本已被基于雙絞線的以太網物理層規范所取代。
四、同軸電纜的分類
1、同軸電纜可分為兩種基本類型，基帶同軸電纜和寬帶同軸電纜。目前基帶是常用的電纜，其屏蔽線是用銅做成的網狀的，特征阻抗為50（如RG-8、RG-58等）；寬帶同軸電纜常用的電纜的屏蔽層通常是用鋁沖壓成的，特征阻抗為75（如RG-59等）。
2、同軸電纜根據其直徑大小可以分為：粗同軸電纜與細同軸電纜。粗纜適用于比較大型的局部網絡，它的標準距離長，可靠性高，由于安裝時不需要切斷電纜，因此可以根據需要靈活調整計算機的入網位置，但粗纜網絡必須安裝收發器電纜，安裝難度大，所以總體造價高。相反，細纜安裝則比較簡單，造價低，但由于安裝過程要切斷電纜，兩頭須裝上基本網絡連接頭（BNC），然后接在T型連接器兩端，所以當接頭多時容易產生不良的隱患，這是目前運行中的以太網所發生的最常見故障之一。
無論是粗纜還是細纜均為總線拓撲結構，即一根纜上接多部機器，這種拓撲適用于機器密集的環境，但是當一觸點發生故障時，故障會串聯影響到整根纜上的所有機器。故障的診斷和修復都很麻煩，因此，將逐步被非屏蔽雙絞線或光纜取代。更多關于同軸電線電纜問題請關注電百科，盜載必究。
