同軸電纜就是內導體和外導體在同一軸心,內導體作為傳輸去路，外導體作為傳輸回路；常見的就是有限電視的同軸線，下面電百科就來介紹下同軸電纜圖片和同軸電纜線規格型號及同軸電纜和普通電纜的區別。
一、同軸電纜簡介
同軸顧名思義就是內導體和外導體在同一軸心，內導體作為傳輸去路，外導體作為傳輸回路。內導體常用為單支（或同心絞合）裸銅或者鍍錫銅。外導體可為編織或者纏繞鍍錫銅或者裸銅（有的廠家為了降價采用銅包鋼，鋁鎂合金絲等等)。同軸的基本結構就是內導體+絕緣+外導體+外被。

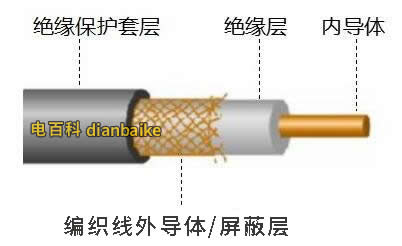

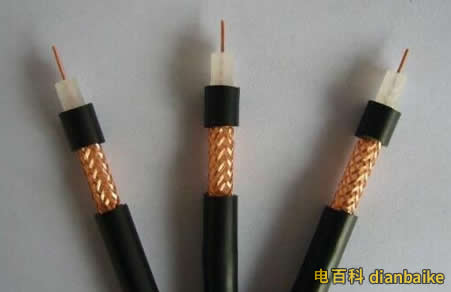

同軸電纜圖片：

同軸電纜是指有兩個同心導體，而導體和屏蔽層又共用同一軸心的電纜。而導體和屏蔽層又共用同一軸心的電纜。最常見的同軸電纜由絕緣材料隔離的銅線導體組成，在里層絕緣材料的外部是另一層環形導體及其絕緣體，然后整個電纜由聚氯乙烯或特氟綸材料的護套包住。

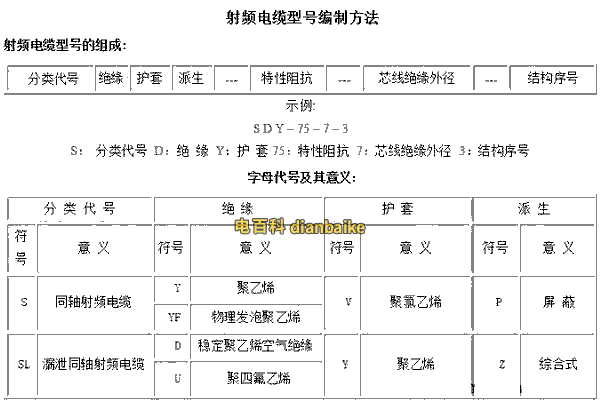

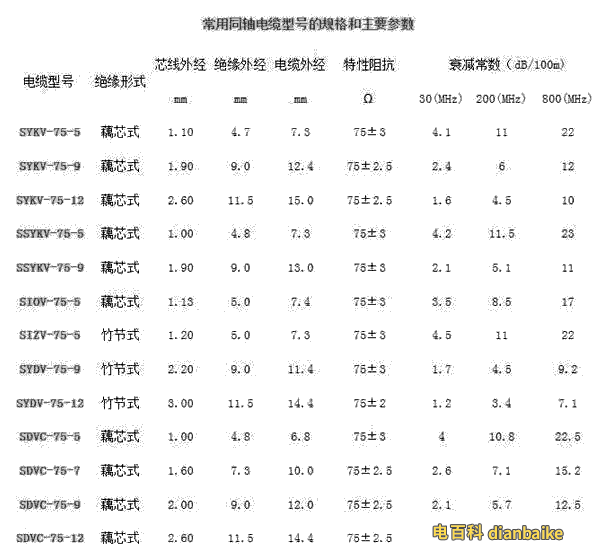

二、同軸電纜線規格型號
按特性阻抗分：有50Ω、75Ω、93Ω、100Ω
按絕緣介質分：有氟塑料絕緣、聚乙烯絕緣、發泡氟塑料絕緣、發泡聚乙烯絕緣、空氣絕緣
按絕緣直徑分：有-1.5、-2、-3、-5、-7、-9、-13、-15、-17、-23、-37、-52、-80等

SYV：實心聚乙烯絕緣射頻同軸電纜
SYWV(Y)：物理發泡聚乙絕緣有線電視系統電纜，視頻（射頻）同軸電纜（SYV、SYWV、SYFV）適用于閉路監控及有線電視工程
SYWV（Y）、SYKV 有線電視、寬帶網專用電纜 結構：（同軸電纜）單根無氧圓銅線+物理 發泡聚乙烯（絕緣）+（錫絲+鋁）+聚氯乙烯（聚乙烯）

三、同軸電纜和普通電纜的區別
1、同軸電纜是非對稱電纜，阻抗75歐，適用于模擬高頻傳輸,頻率可達數百兆，廣泛用在有線電視系統；普通電纜系對稱電纜，阻抗約在1000-2000歐，適用于模擬低頻傳輸，頻率在數百周至數百千周，廣泛用于城市固話及寬帶接入。常用于設備與設備之間的連接，或應用在總線型網絡拓撲中。同軸電纜中心軸線是一條銅導線，外加一層絕緣材料，在這層絕緣材料外邊是由一根空心的圓柱網狀銅導體包裹，最外一層是絕緣層。它與雙絞線相比，同軸電纜的抗干擾能力強、屏蔽性能好、傳輸數據穩定、價格也便宜，而且它不用連接在集線器或交換機上即可使用。
2、普通電纜通常是由幾根或幾組導線每組至少兩根]絞合而成的類似繩索的電纜，每組導線之間相互絕緣，并常圍繞著一根中心扭成，整個外面包有高度絕緣的覆蓋層。多架設在空中或裝在地下、水底，用于電訊或電力輸送。更多關于同軸電纜問題請關注電百科，盜載必究。
