電線電纜直徑對照表種類和型號繁多，所以作為電氣設計人員參考數據手里都有一本《電氣手冊》；里面詳細的介紹了每種電線電纜芯數截面和外徑等參數，下面就來介紹下電纜直徑對照表、電線平方數和直徑一覽表。

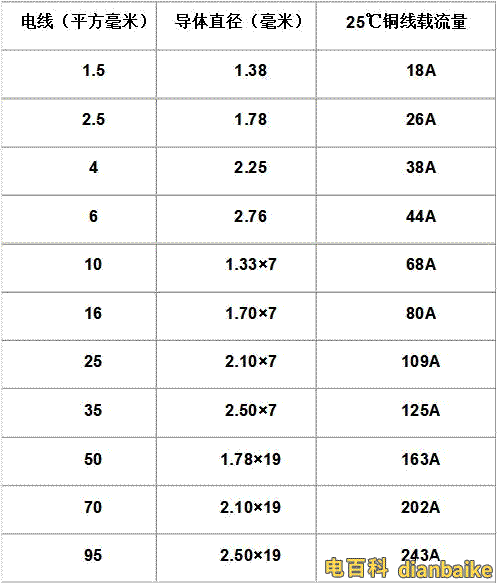

一、國標電線平方數和直徑一覽表

二、電纜直徑對照表

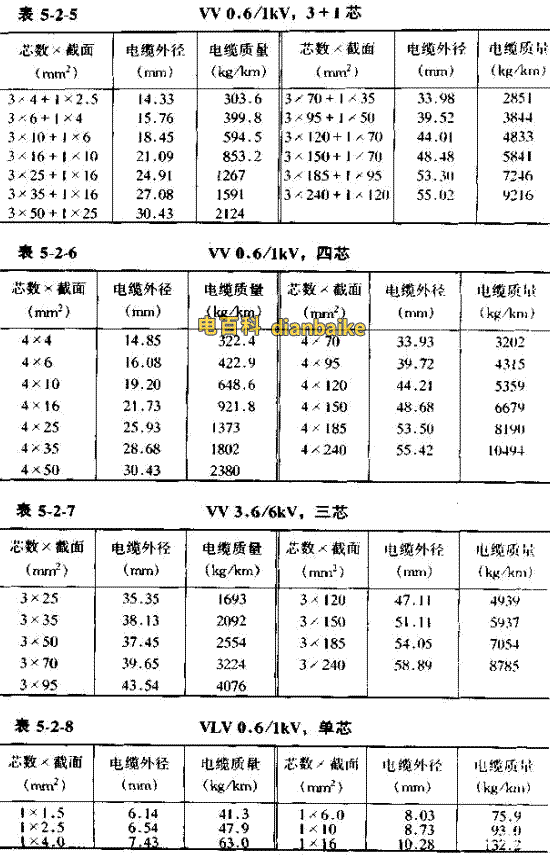

1、VV電纜直徑對照表，額定電壓0.6/1kv-VV。

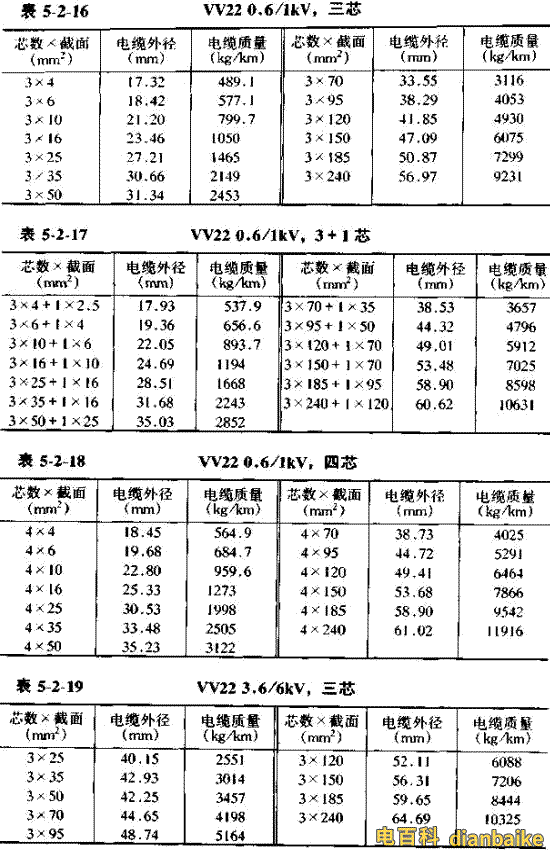

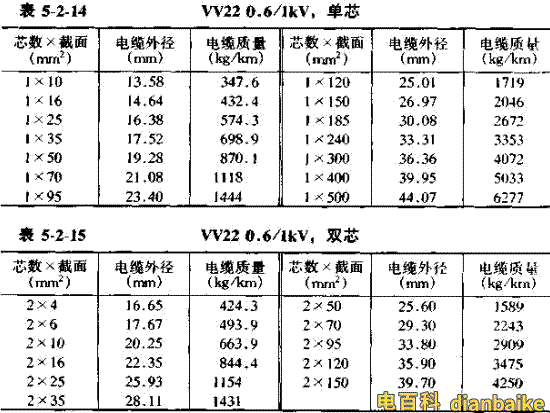

2、VV22電纜直徑對照表

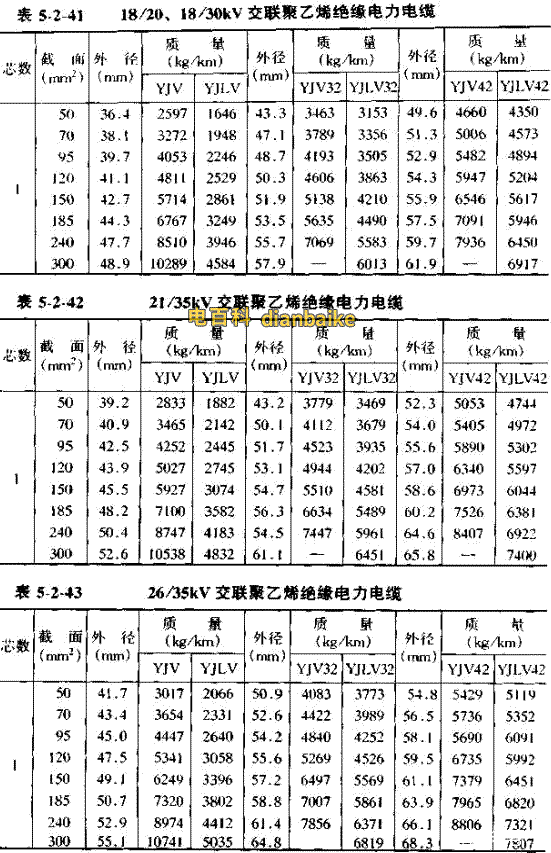

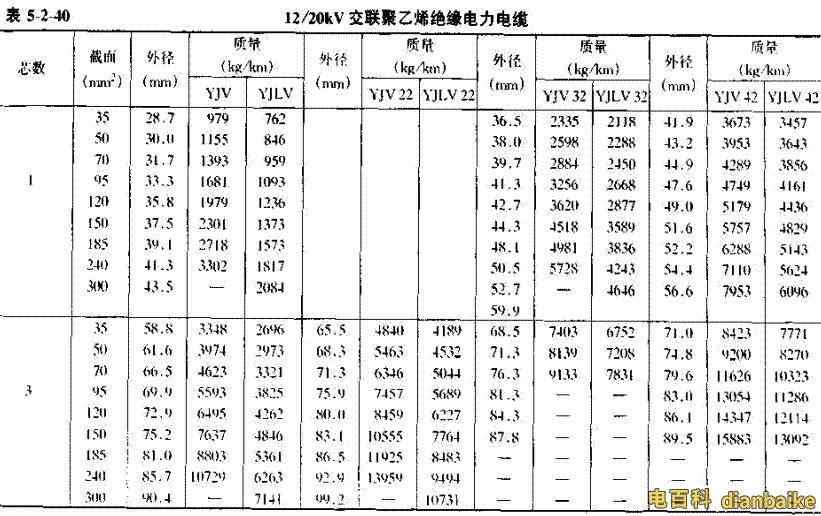

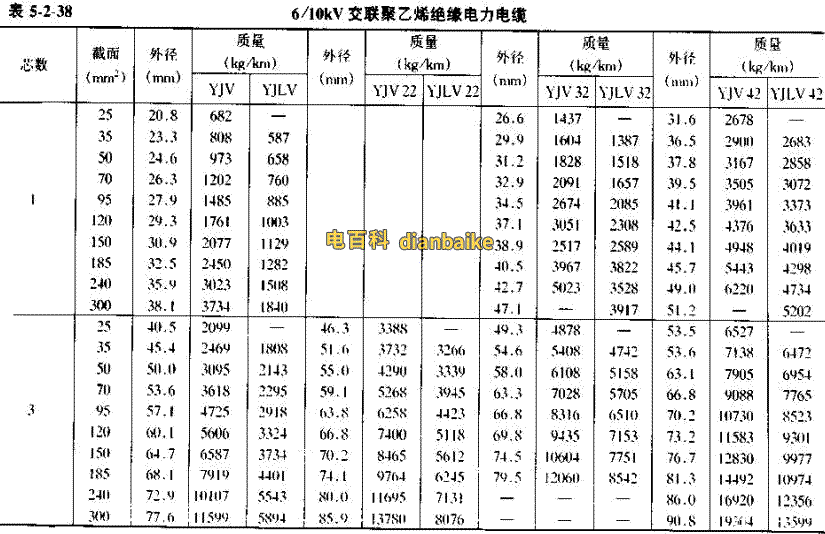

3、YJV電纜直徑對照表，YJLV電纜直徑對照表





三、電線直徑對照表

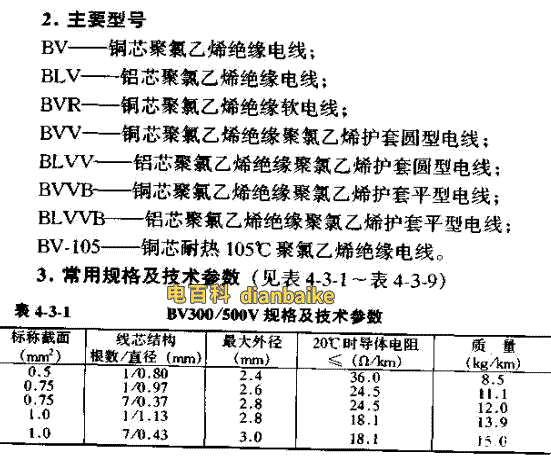

1、BV電線直徑對照表

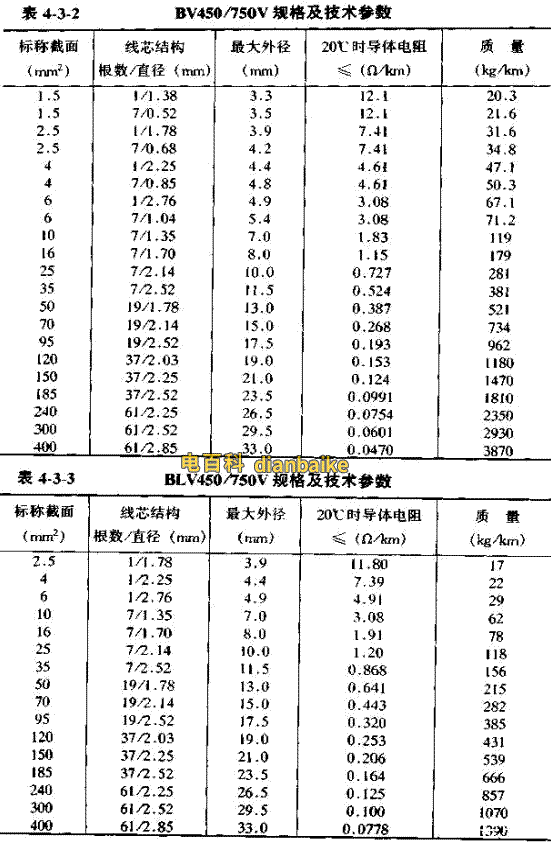

2、BV450V/750V電線直徑對照表

3、BVR電纜線直徑對照表

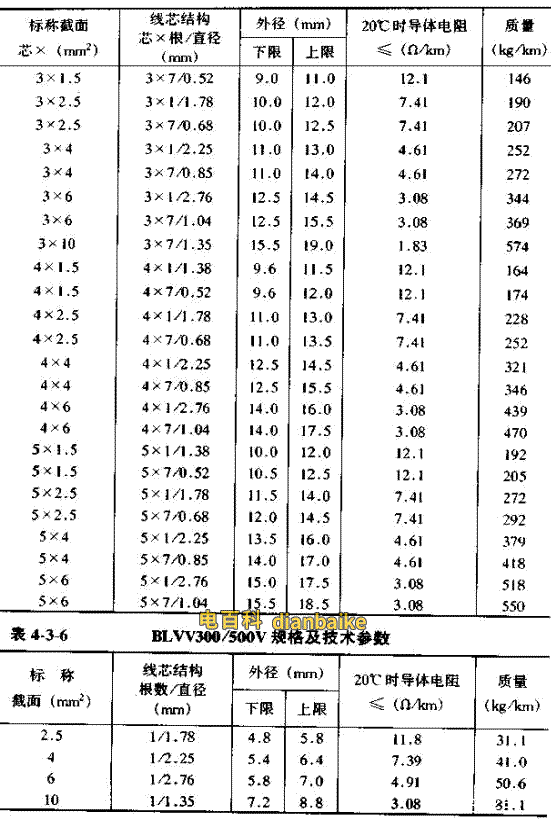

4、BVV電線直徑對照表

5、BVVB電纜線直徑對照表

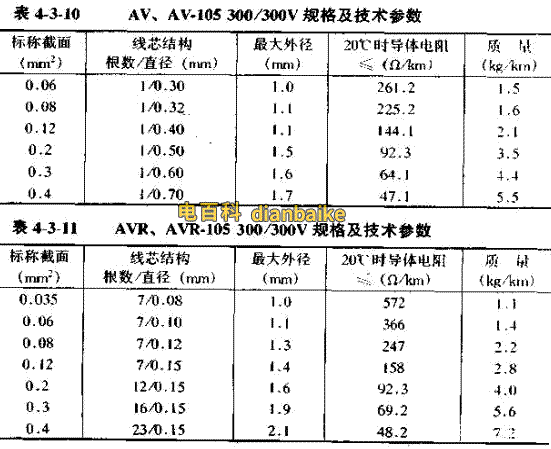

6、AV電線直徑對照表、AVR電線直徑對照表

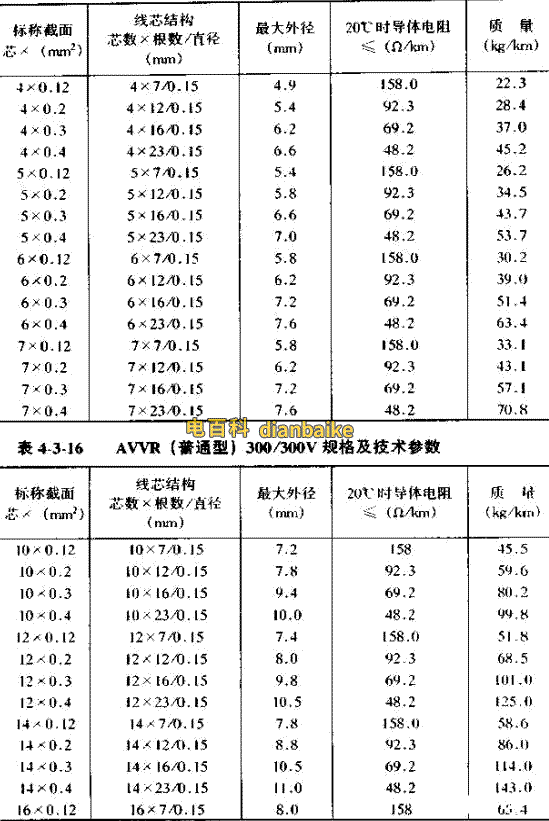

7、AVRB/AVRS/AVVR電線直徑對照表

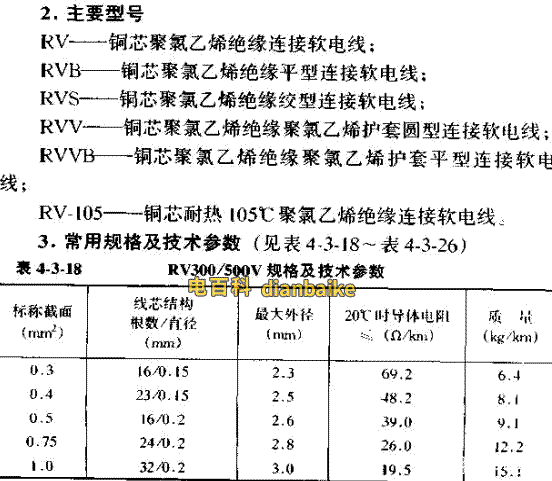

8、RV電線直徑對照表

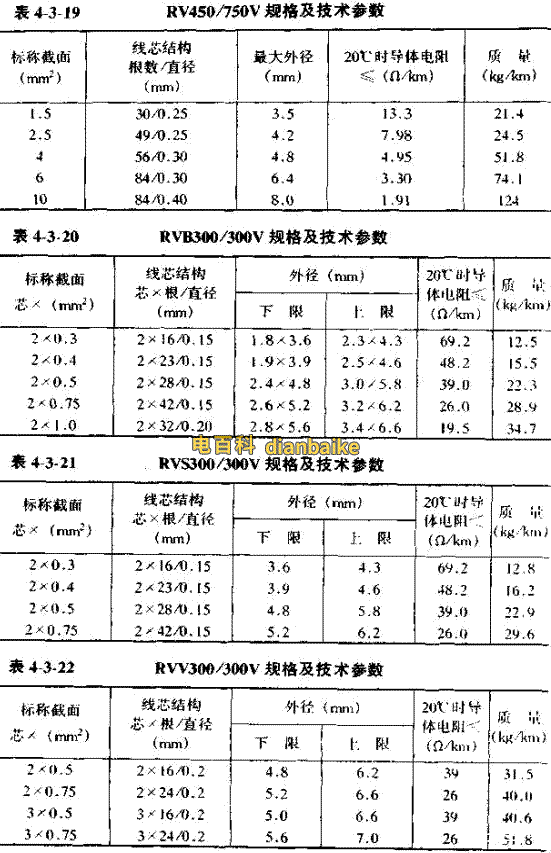

9、RV、RVB、RVS、RVV電線直徑對照表

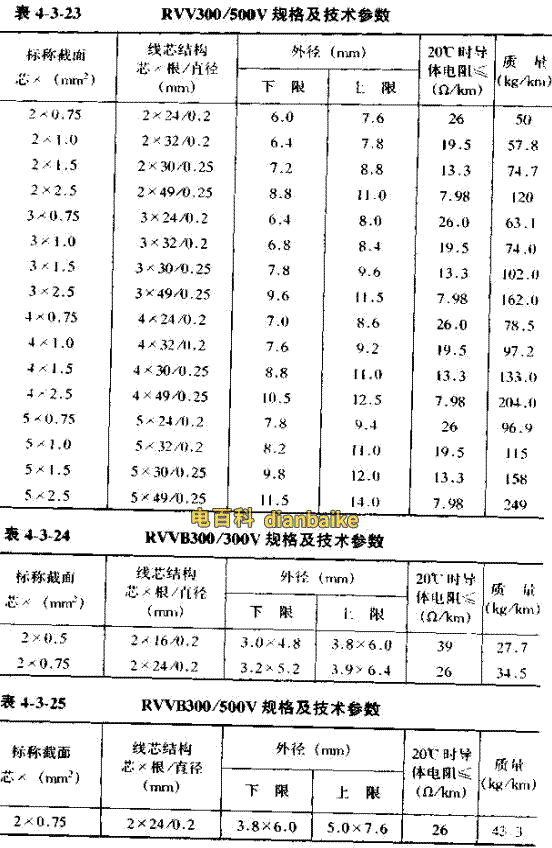

10、RVV、RVVB電纜線直徑對照表

三、電纜直徑計算公式：
1、知道電線的平方，計算電線的半徑用求圓形面積的公式計算：
電線平方數（平方毫米）＝圓周率（3.14）×電線半徑（毫米）的平方
2、知道電線的平方，計算線直徑也是這樣，如： 
2.5方電線的線直徑是：2.5÷ 3.14 = 0.8，再開方得出0.9毫米，因此2.5方線的線直徑是：2×0.9毫米＝1.8毫米。
3、知道電線的直徑，計算電線的平方也用求圓形面積的公式來計算： 
電線的平方＝圓周率（3.14）×線直徑的平方／4 
電纜大小也用平方標稱，多股線就是每根導線截面積之和。
4、電纜截面積的計算公式： 
0.7854 × 電線半徑（毫米）的平方 × 股數
如48股（每股電線半徑0.2毫米）1.5平方的線：0.785 ×（0.2 × 0.2）× 48 = 1.5平方
更多關于電纜型號對應的電纜直徑對照表請關注電百科，盜載必究。
