電纜外徑和電纜的型號規格是一一對應的，在執行標準中就有規定該電纜的生產屬性和具體參數；下面就來介紹電纜外徑尺寸對照表、電纜規格和外徑對照表大全。
一、電纜外徑尺寸對照表
1、VV電纜和VLV電纜外徑和型號規格對照表

2、VV22、VLV22電纜外徑和型號規格對照表

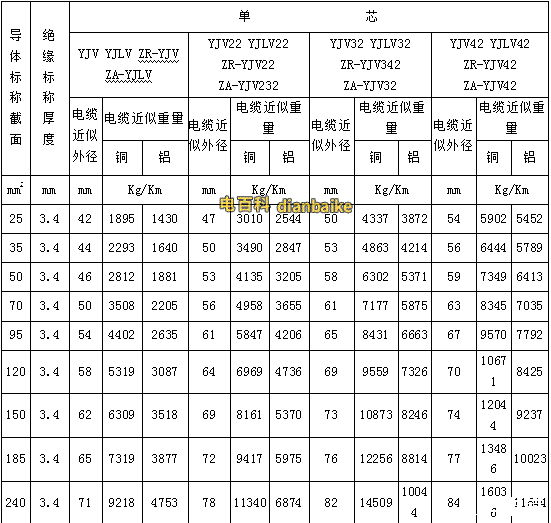

3、yjv電纜、yjv32電纜型號與尺寸對照表

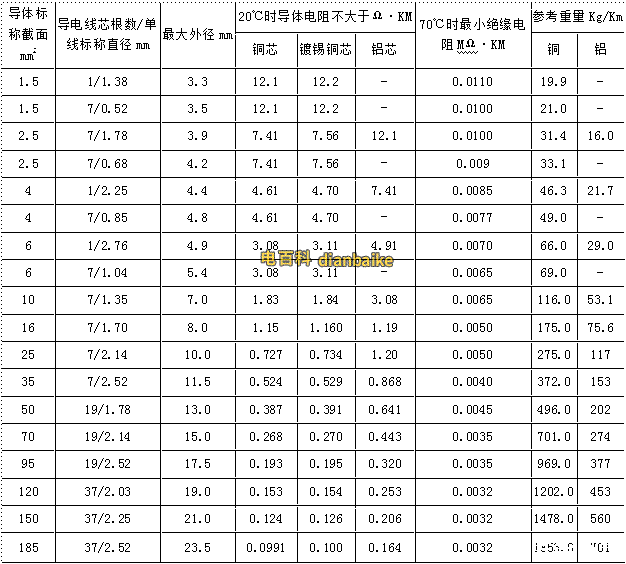

4、BV、BLV電線規格和尺寸對照表

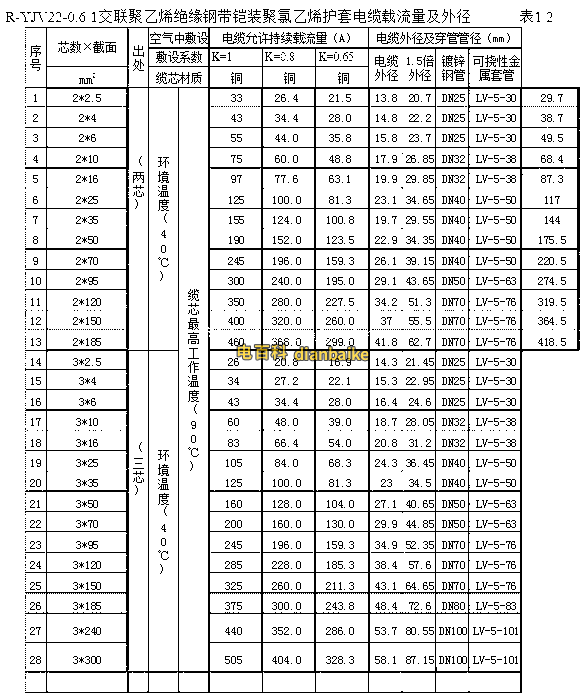

5、YJV22電纜規格和外徑對照表

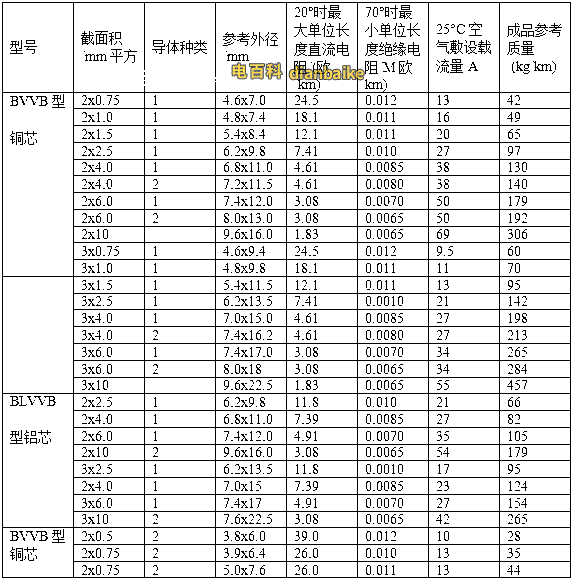

6、BVVB、BLVVB、RVVB電線型號外徑尺寸對照表

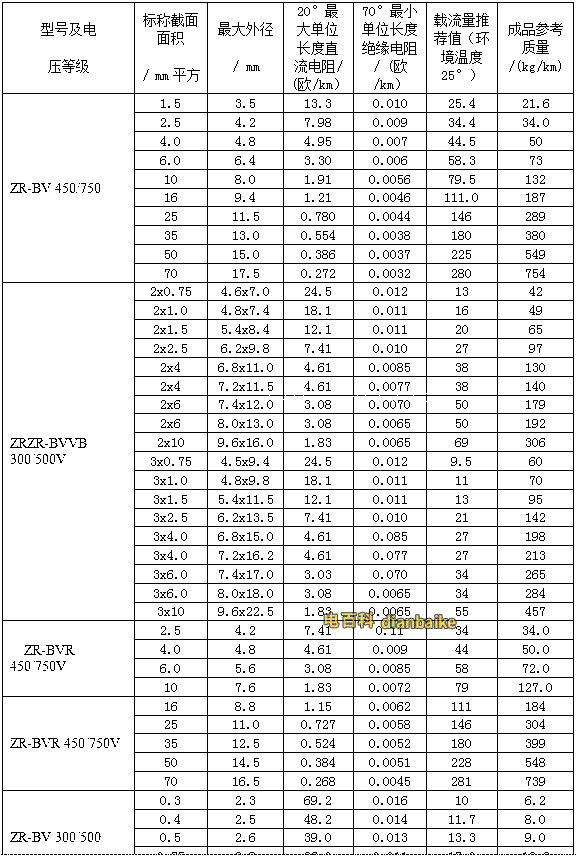

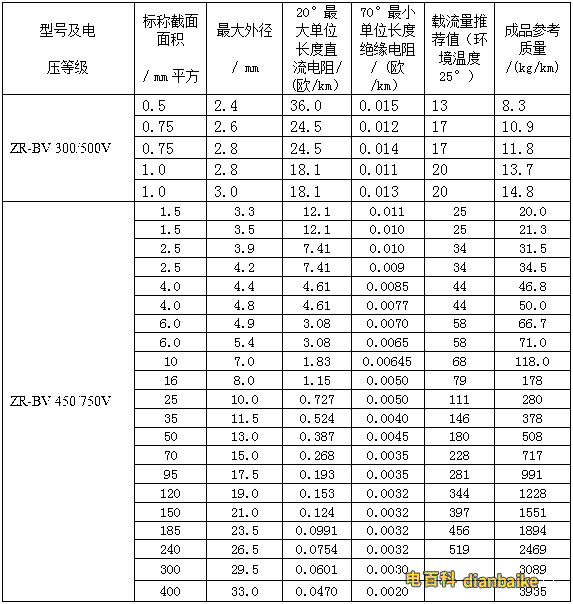

6、BV、BVR阻燃系列電線電纜外徑對照表


三、阻燃ZR-YJV電纜外徑尺寸對照表



三、常用的計算公式
1、導體的截面
1）單根導體
S = πd2/4    （mm2）
2）正規絞合導體
S = (πd2/4)* n * k1
 其中d——導體外徑    (mm)
n——絞線根數
k1——絞入系數
π——圓周率，3.1416
2、導體的重量
W = S * ρ* L
其中W——導體重量（kg）
ρ——材料密度，銅8.89，鋁2.7
L——導體的長度 （km）
 3、絕緣外徑
D = d + 2*t    (mm)
其中D——絕緣外徑  (mm)
d——導體外徑  (mm)
t——絕緣厚度  (mm)
4、絕緣層截面積
S1 = （D2 –d2）*π/4或S1 = π*（d+t）* t
5、絕緣層的重量    W1 = S1 * ρ* L
其中W1——重量（kg）
ρ——材料密度，PVC為1.42～1.45，XLPE為0.95
L——線芯的長度km  護套的外徑、截面積、重量與絕緣層計算方法同。
6、絞合外徑以下介紹的是正規絞合結構的絞合外徑計算方法：
正規絞合一般外層的根數比內層多6根。
1+6的結構：D0 = 3 * d
2+8的結構：D0 = 4 * d
3+9的結構：D0 = 4.154 * d
4+10的結構：D0 = 4.414 * d
5+11的結構：D0 = 4.7 * d
如果外面還有一層或多層，則D = D0 + 2 * n * d其中n——絞合層數。更多關于電纜規格和外徑對照表知識請多關注電百科，盜載必究。
