電纜規格型號怎么看其實很簡單,主要是用英文字母代表電纜結構含義,代表每一層包裹電纜材料字母簡寫;下面就來介紹下電纜規格怎么看?電纜規格型號表示方法及電纜規格尺寸型號一覽表。
一、電纜規格怎么看?
電纜規格怎么看其實是有規律可循的,一般是按照導體截面積大小表示,單位為平方毫米。如1平、1.5平、2.5平 、4平、 6平 、10 平、16 平、25平 、35平、 50平 、70平、95 平、120平;一般市場上電纜電線規格型號如單芯分支電纜規格表示法:同一回路電纜根數*(1*標稱截面電線電纜,0.6/1KV,如:4*(1*185)+1*95 0.6/1KV。多芯同護套型分支電纜規格表示法:電纜芯數×標稱截面-T,如:4×25-T。因為分支電纜包含主干電纜和支線電纜,而且電纜電線規格型號結構不同,因此有兩種表示方法:1)將主干電纜和支線電纜分別表示如:干線電纜:FD-YJV-4*(1*185)+1*95 0.6/1KV;支線電纜:FD-YJV-4*(1*25)+1*16 0.6/1KV。2)將主干電纜和支線電纜連同表示,如:FD-YJV-4電線電纜規格*(1*185/25) +1*95/16 0.6/1KV。
二、電纜規格型號表示方法
電線電纜型號含義:
R-連接用軟電纜(電線),軟結構。
V-絕緣聚氯乙烯。
V-聚氯乙烯絕緣
V-聚氯乙烯護套
B-平型(扁形)。
S-雙絞型。
A-鍍錫或鍍銀。
F-耐高溫
P-編織屏蔽
P2-銅帶屏蔽
P22-鋼帶鎧裝
Y—預制型、一般省略,或聚烯烴護套
FD—產品類別代號,指分支電纜。將要頒布的建設部標準用FZ表示,其實質相同
YJ—交聯聚乙烯絕緣
V—聚氯乙烯絕緣或護套
ZR—阻燃型
NH—耐火型
WDZ—無鹵低煙阻燃型
WDN—無鹵低煙耐火型 例如:SYV 75-5-1(A、B、C)
S: 射頻 Y:聚乙烯絕緣 V:聚氯乙烯護套 A:64編 B:96編 C:128編
75:75歐姆 5:線徑為5MM 1:代表單芯
SYWV 75-5-1
S: 射頻 Y:聚乙烯絕緣 W:物理發泡 V:聚氯乙烯護套
75:75歐姆 5:線纜外徑為5mm 1:代表單芯
例如:RVVP2*32/0.2 RVV2*1.0 BVR
R: 軟線 VV:雙層護套線 P屏蔽
2:2芯多股線 32:每芯有32根銅絲 0.2:每根銅絲直徑為0.2mm
ZR-RVS2*24/0.12
ZR: 阻燃 R: 軟線 S:雙絞線
2:2芯多股線 24:每芯有24根銅絲 0.12:每根銅絲直徑為0.12mm
型號、名稱
RV 銅芯氯乙烯絕緣連接電纜(電線)
AVR 鍍錫銅芯聚乙烯絕緣平型連接軟電纜(電線)
RVB 銅芯聚氯乙烯平型連接電線
RVS 銅芯聚氯乙烯絞型連接電線
RVV 銅芯聚氯乙烯絕緣聚氯乙烯護套圓形連接軟電纜
ARVV 鍍錫銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜
RVVB 銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜
RV-105 銅芯耐熱105oC聚氯乙烯絕緣聚氯乙烯絕緣連接軟電纜
AF-205AFS-250AFP-250 鍍銀聚氯乙氟塑料絕緣耐高溫-60oC~250oC連接軟電線
三、電纜規格型號表,電纜規格型號一覽表
1、VV、VLV、VV22、VLV22電纜規格型號表


2、YJV、YJV22、YJV32、YJV42、YJV43、YJLV、YJLV22、YJLV32等電纜規格型號表

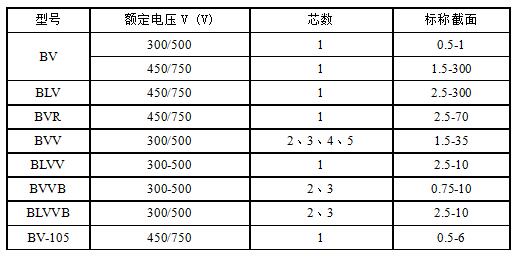

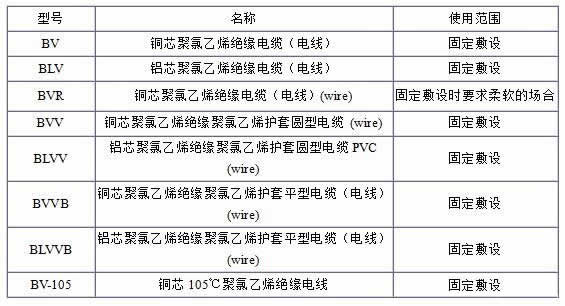

3、BV、BLV、BVR、BVVB、BVV電纜規格表

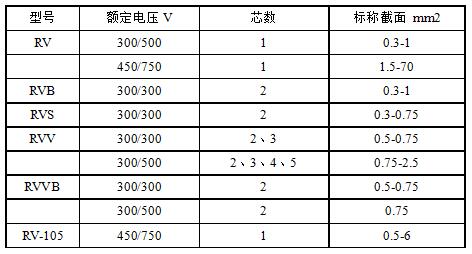

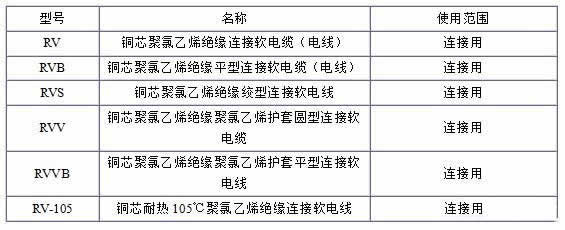

4、RV、RVB、RVS、RVV、RVVB電纜規格表

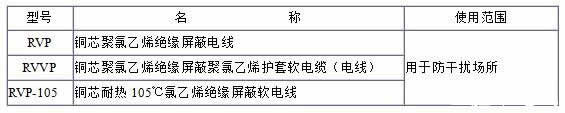

5、RVP、RVVP電纜規格表


6、NH-VV、NH-VV22電纜規格表


四、電纜規格尺寸型號一覽表

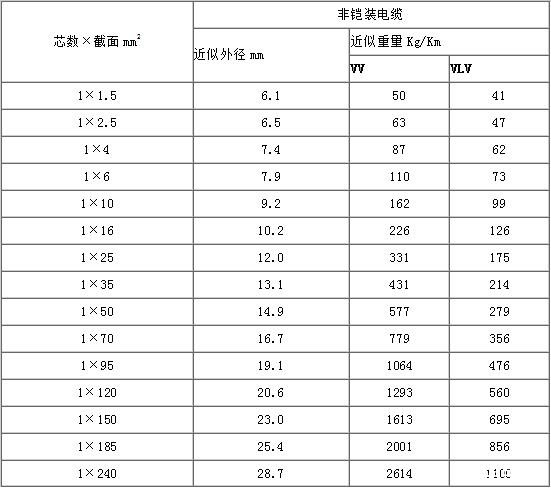

1、VV電纜和VLV電纜外徑和型號規格對照表

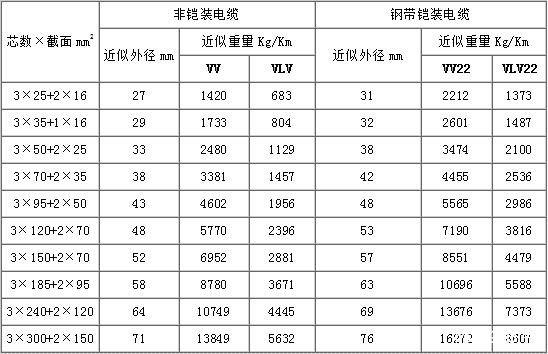

2、VV22、VLV22電纜外徑和型號規格對照表

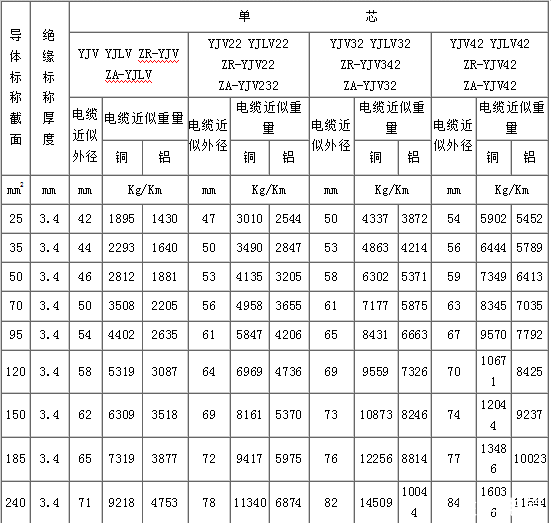

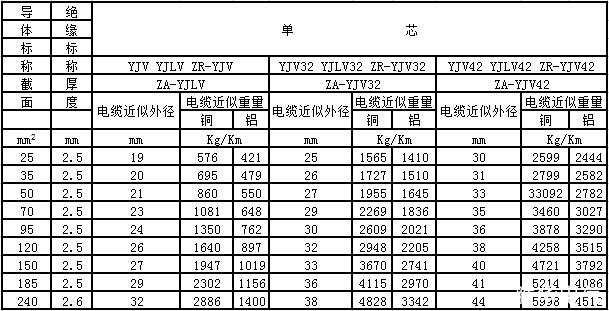

3、yjv電纜、yjv32電纜型號與尺寸對照表

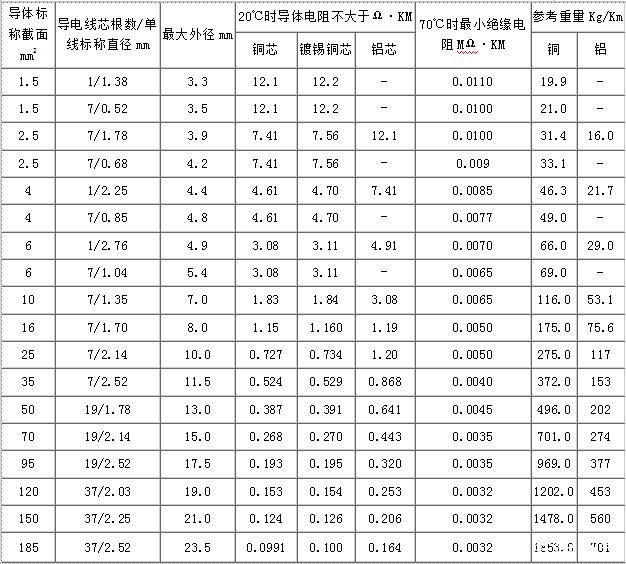

4、BV、BLV電線規格和尺寸對照表

5、YJV22電纜規格和外徑對照表

6、BVVB、BLVVB、RVVB電線型號外徑尺寸對照表

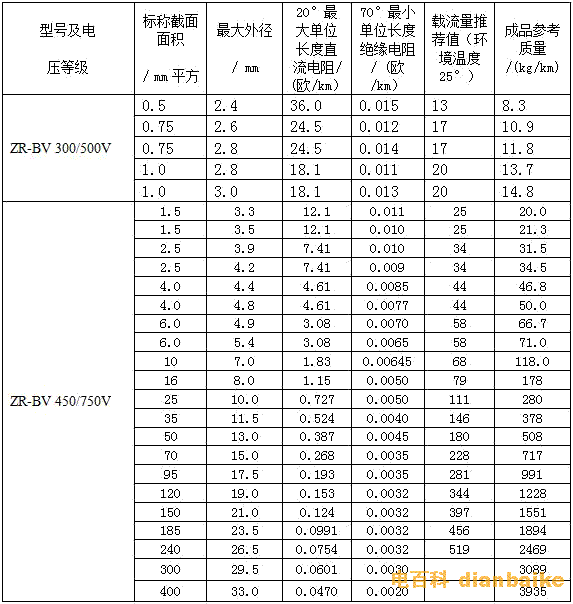

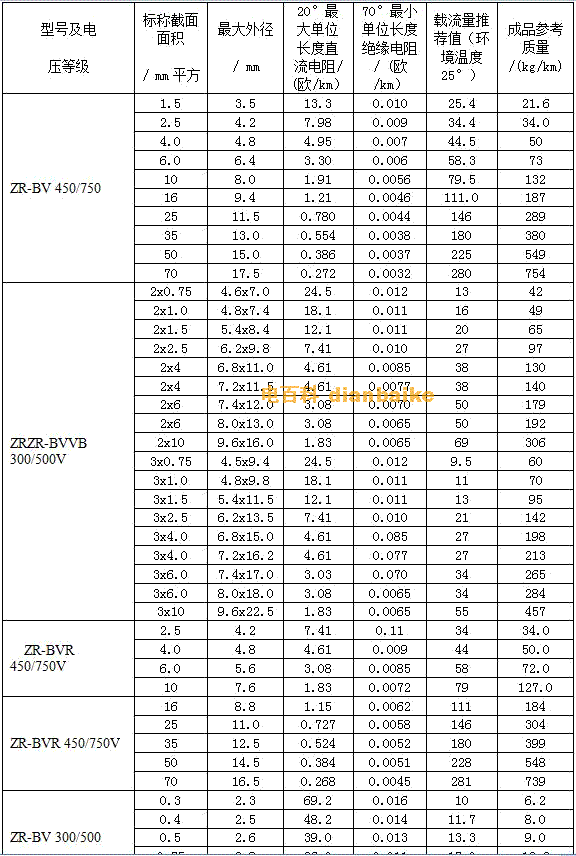

7、BV、BVR阻燃系列電線電纜外徑對照表


更多關于電纜規格型號具體參數以電纜廠家提供為準,請關注電百科,盜載必究。
